1. Обновление прошивки

1. Запустить Программатор
   Если перетащить прошивку на окно программатора, то выбор класса устройства и загрузка прошивки произойдут автоматически.

2. Выбрать класс устройства Пульт, контроллер, миникомпьютер



   На следующий шаг можно перейти дважды щелкнув по иконке, либо нажав Далее .

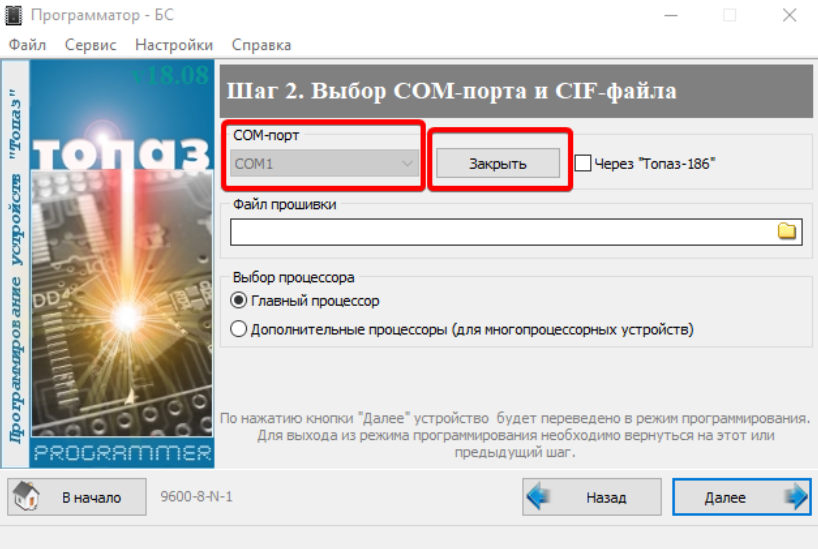

3. Закрыть СОМ-порт, выбрать нужный и открыть СОМ-порт

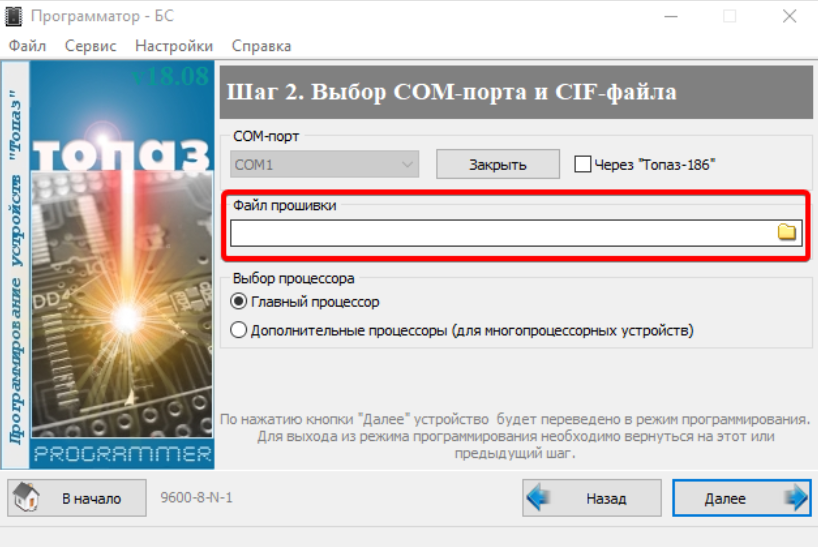

4. Выбрать файл прошивки

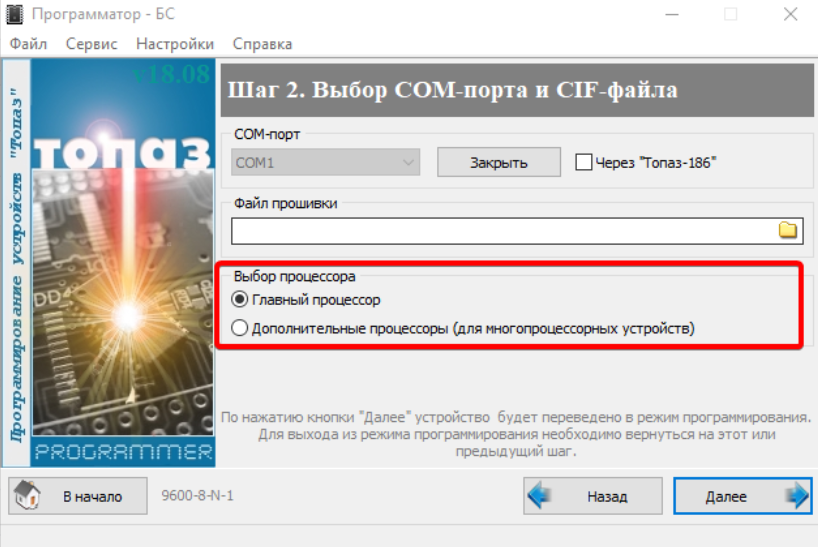

5. Выбрать процессор и нажать Далее


   Некоторые блоки сопряжения содержат в себе два однопроцессорных устройства. Для них сделан выбор процессора для программирования.

   Пример таких устройств:

   Топаз-133-4-4М1, в главный процессор записывается прошивка 119-15, в дополнительный 133-4-4 .

   Топаз-119-28М, в главный процессор записывается прошивка Master, в дополнительный 119_18М.

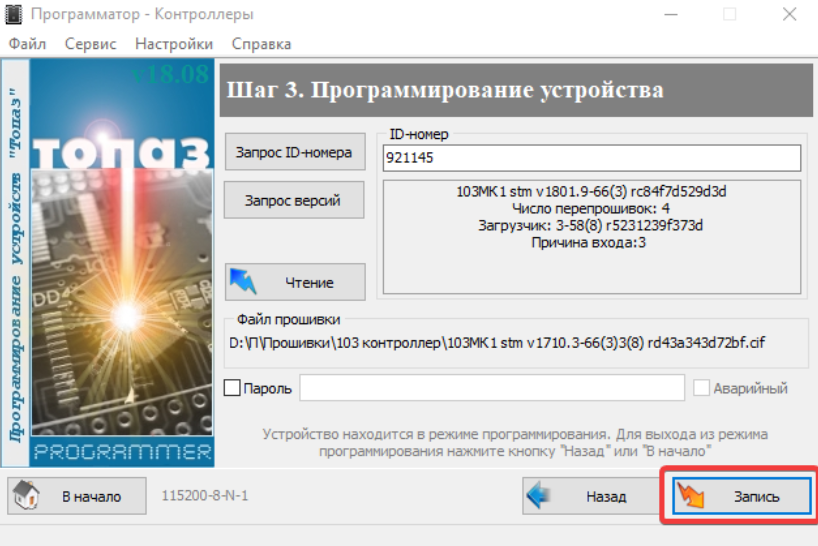

6. Нажать Записать

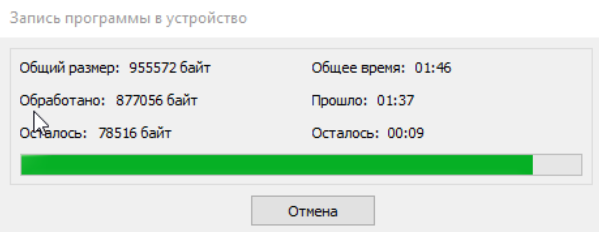

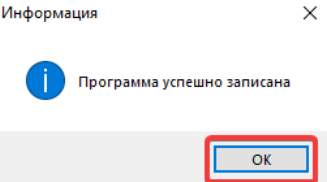

7. Дождаться окончания программирования и нажать ОК




8. Закрыть программу или нажать В начало

   После обновления прошивки восстановите образ устройства с помощью сервисной программы "Настройка Топаз (универсальная)"

   2. Чтение прошивки

   ---

1. Запустить Программатор

2. Выбрать класс устройства Пульт, контроллер, мини компьютер.

3. Закрыть СОМ-порт, выбрать нужный и открыть СОМ-порт.

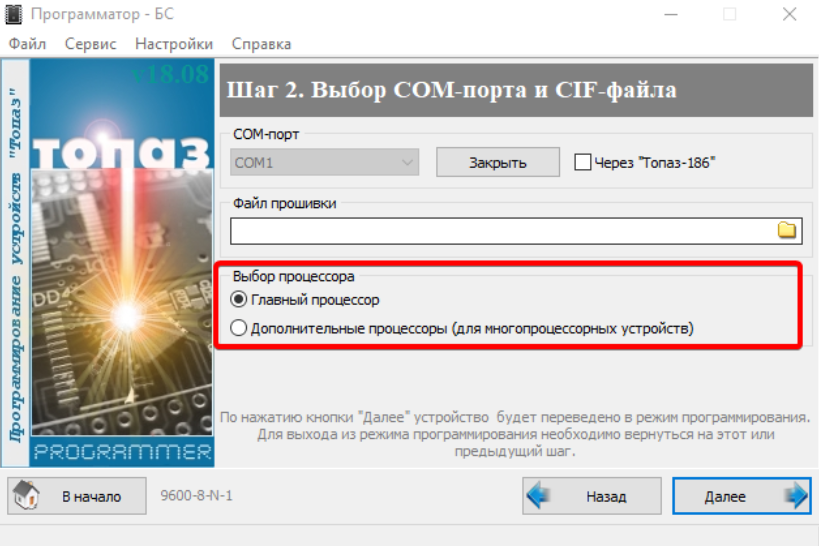

4.  Выбрать процессор и нажать Далее .

Пример таких устройств:

Топаз-133-4-4М1, в главный процессор записывается прошивка 119-15, в дополнительный 133-4-4 .

Топаз-119-28М, в главный процессор записывается прошивка Master, в дополнительный 119_18М.

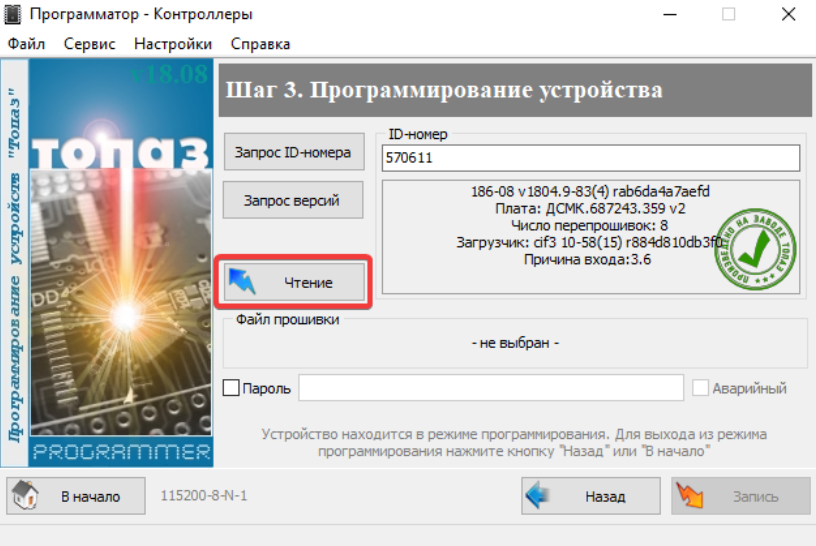

5. Нажать Чтение .

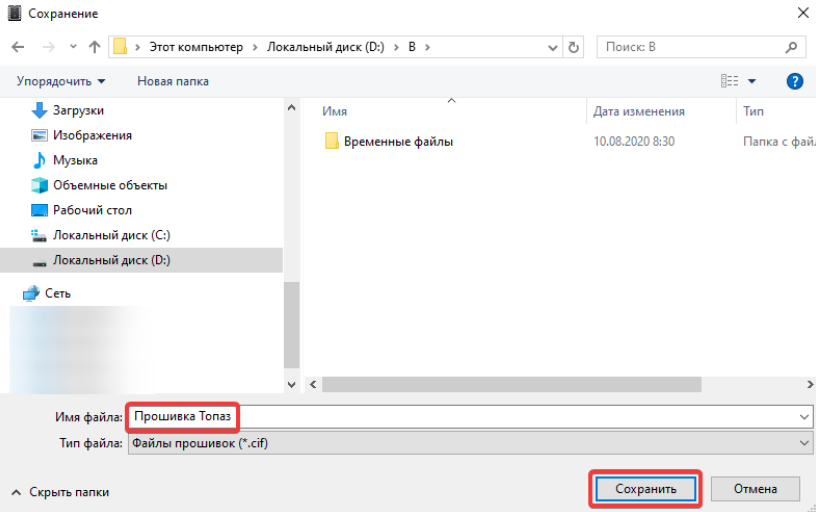

6. Ввести имя файла и нажать Сохранить .

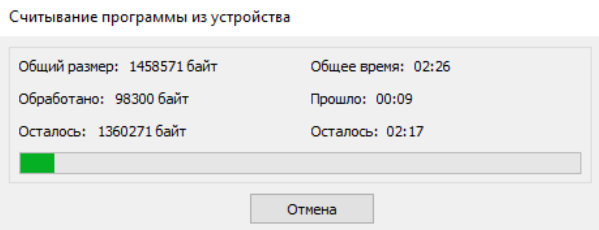

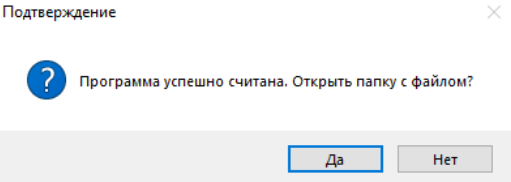

7. Дождаться окончания считывания и нажать Да или Нет .

8. Закрыть программу или нажать В начало для возврата устройства в рабочий режим.
