Задание дозы 10л
| № | Клавиша | Действие | Индикация |
|---|---|---|---|
| 1 | А | Вход в меню задания дозы | 0 .00р |
| 2 | 1 0 | Ввод литровой дозы | 10 .00 л |
| 3 | А | Начать отпуск | 10 .00 л г |
Задание дозы 100 руб
| № | Клавиша | Действие | Индикация |
|---|---|---|---|
| 1 | А | Вход в меню задания дозы | 0 .00р |
| 2 | Переход на миллилитры | ||
| 3 | Переход на рубли | ||
| 4 | 1 0 0 | Ввод рублёвой дозы | 100 .00 р |
| 5 | А | Начать отпуск | 100 .00 р г |
Задание дозы до полного бака
| № | Клавиша | Действие | Индикация |
|---|---|---|---|
| 1 | А | Выбор рукава | |
| 2 | 0 | Полн.Бак | |
| 3 | А | Начать отпуск | г Полн.Бак |
Отпуск литровой дозы
| № | Клавиша | Действие | Индикация |
|---|---|---|---|
| 1 | А | Вход в меню задания дозы | 0 .00р |
| 2 | Ввод рублёвой дозы | ||
| 3 | Переход на ввод копеек | ||
| 4 | Переход на ввод литровой дозы | 0 .00л | |
| 5 | Цифры | Ввод литров | 0 .00л |
| 6 | Переход на ввод миллилитровой дозы | 0 .00л | |
| 7 | Цифры | Ввод миллилитров | 0 .00л |
| 8 | А(В) | Начать отпуск | г |

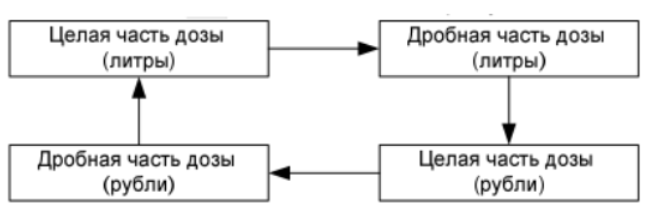

Схема переключения типа вводимой дозы "литры/рубли" кнопкой

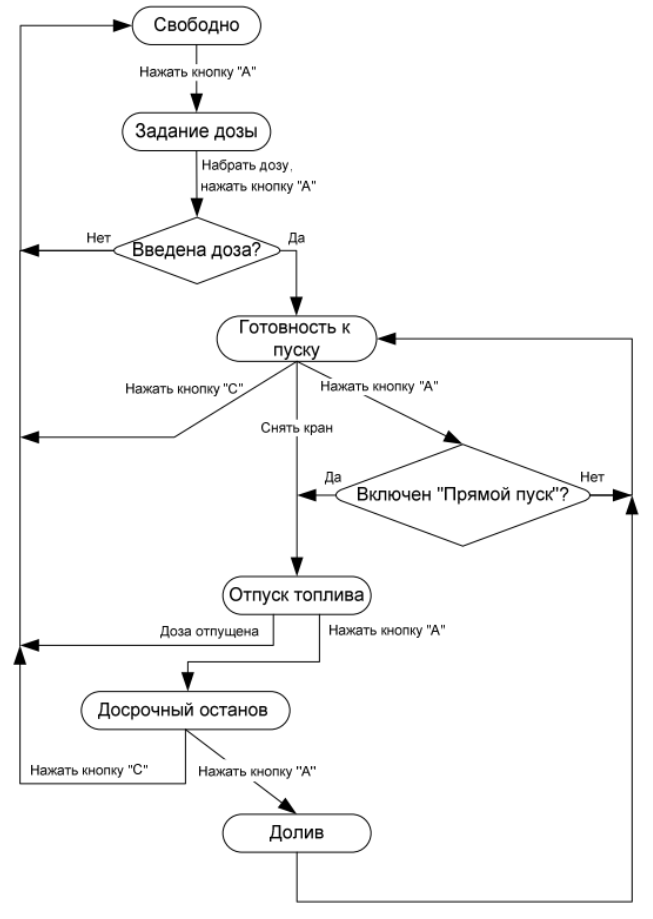

Диаграмма состояний пульта
