Инструкция по замена двери ТРК

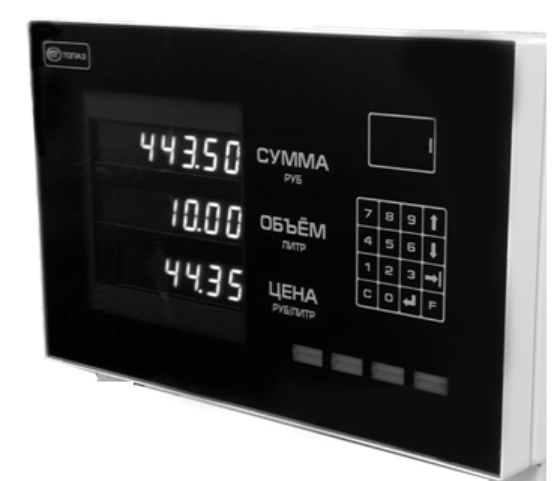

Внешний вид двери

Снятие старой двери

1. Отключить питание ТРК
2. Демонтировать со старой двери:

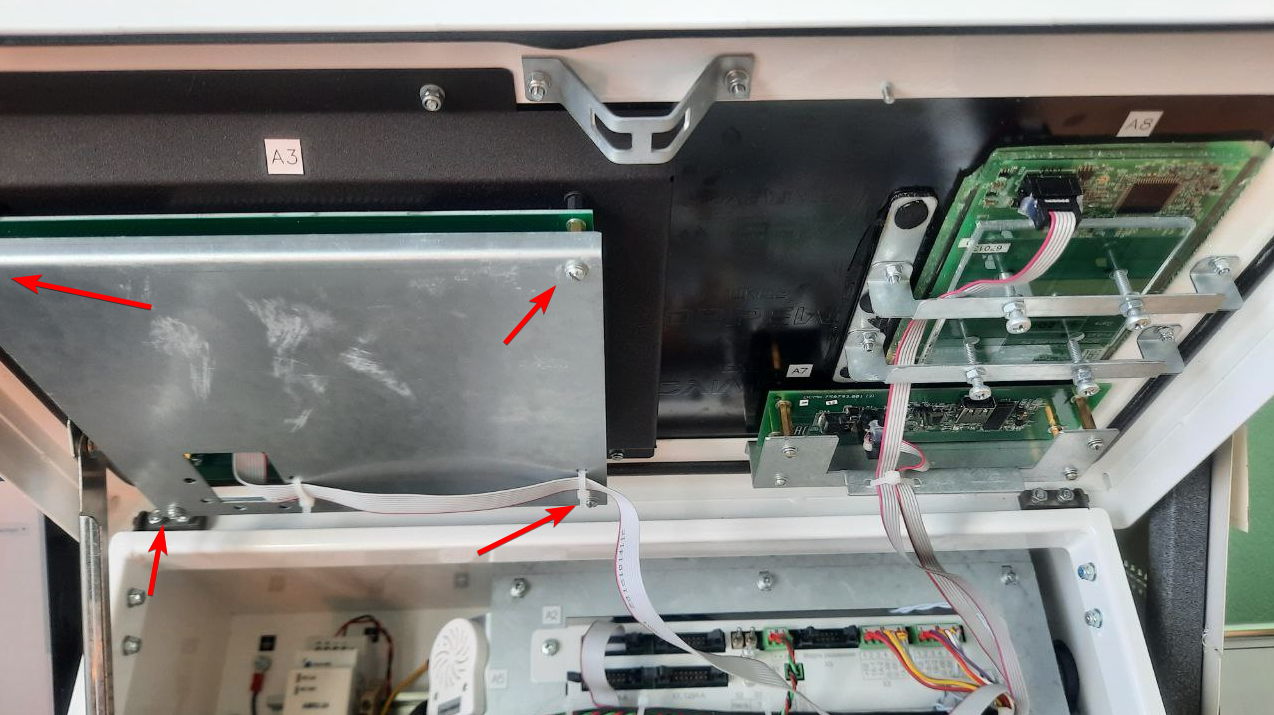

   1. Табло


   2. Клавиатуру (при наличии)

      Если клавиатура не отстает от стекла, ее нужно поддеть плоским широким предметом (например, пластиковой картой, или, на заводе используется эбонитовая пластина толщиной 0,2мм). Не в коем случае нельзя поддевать руками за край, виксинт которым залита клавиатура очень хрупкий.



   3. Электромеханический суммарный счетчик (при наличии)
      Отщелкнуть защелки по бокам и вытянуть

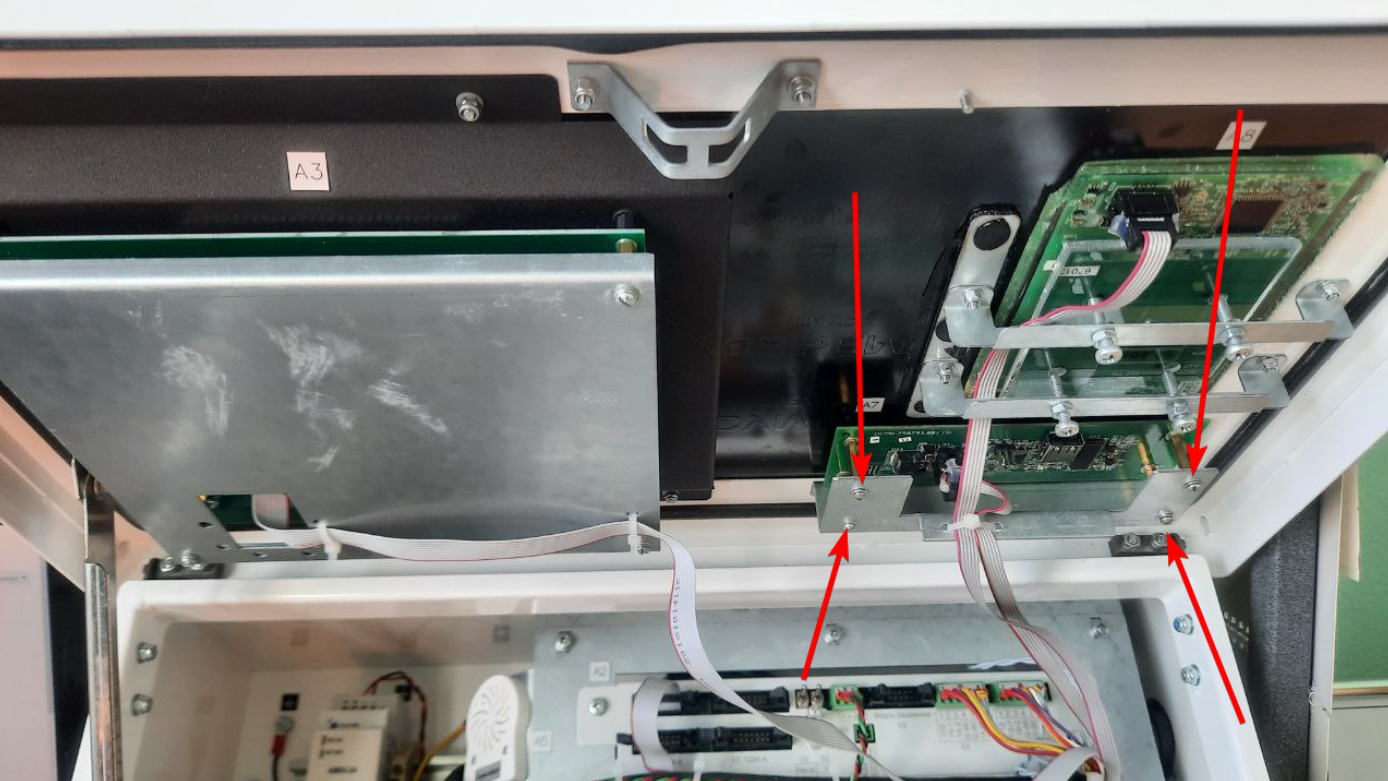

   4. Считыватель (при наличии)

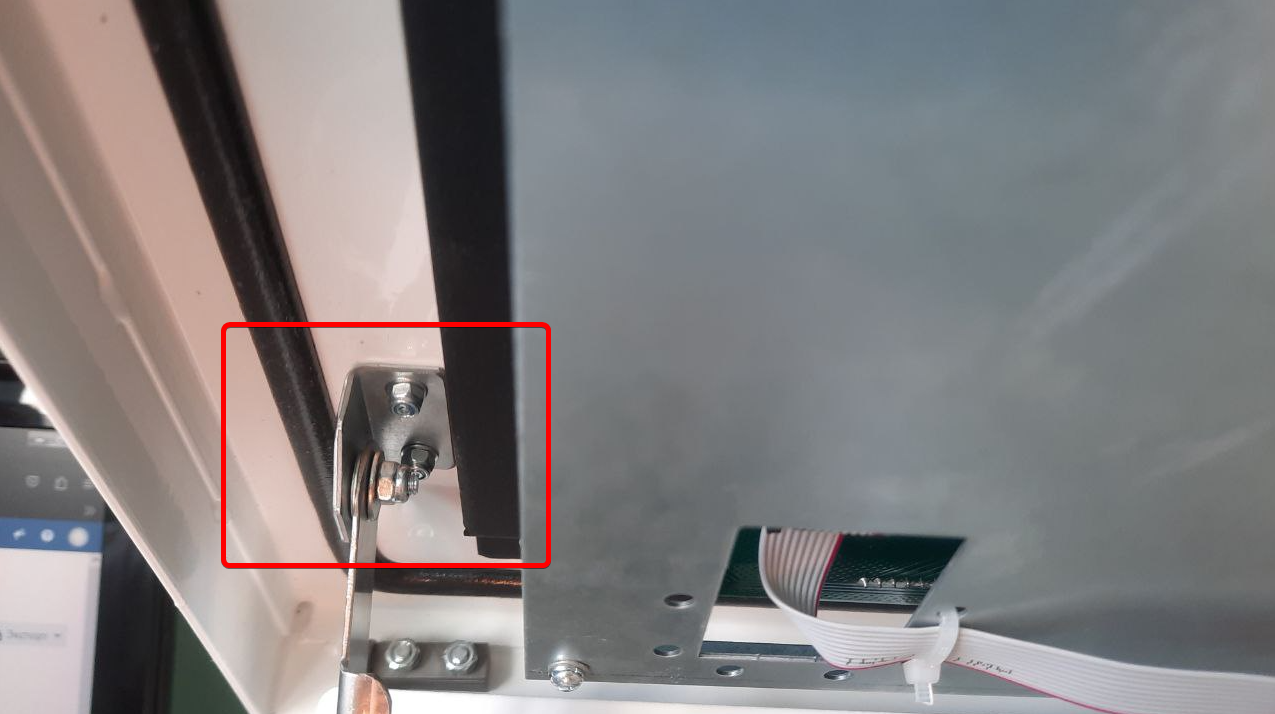

      3. Открутить упор двери

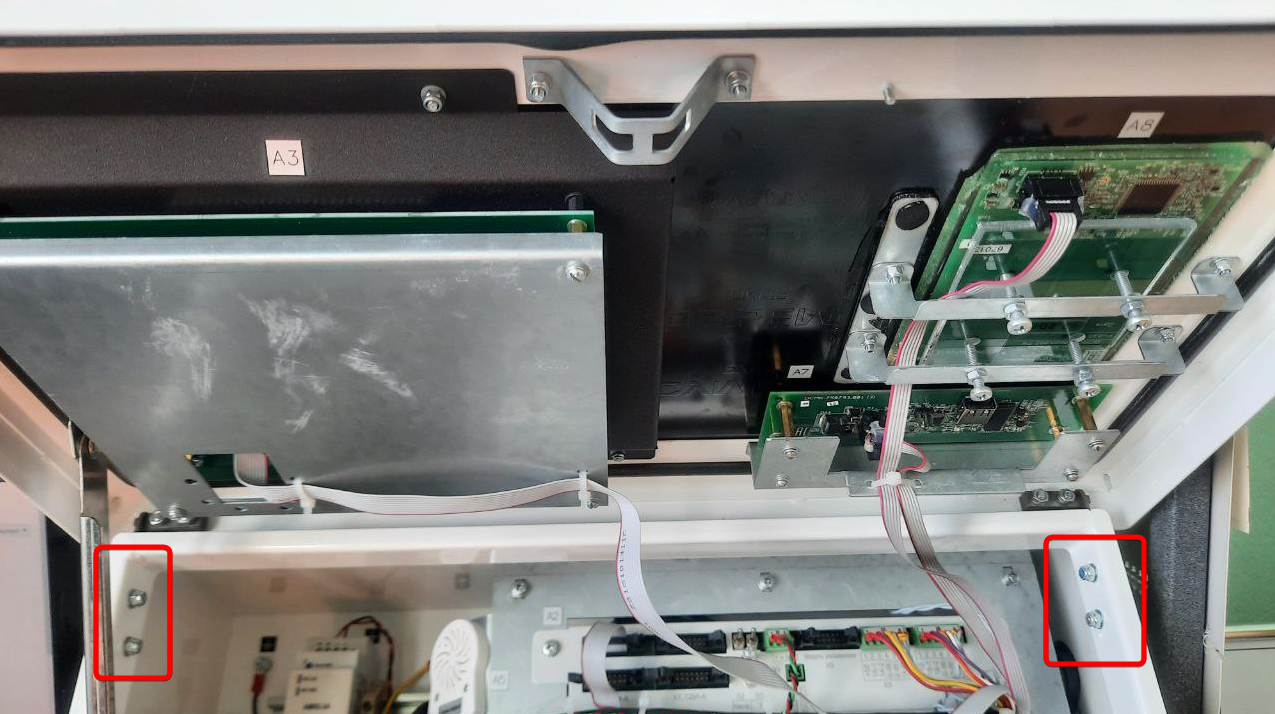

      4. Открутить кронштейн двери






Установка новой двери

1. Установить на место:
   1. Табло

   2. Клавиатуру (при наличии)

      Чтобы найти место установки клавиатуры, можно посветить фонариком на просвет приложив клавиатуру к стеклу. Важно установить клавиатуру так, чтобы надписи на стекле совпадали с положением кнопок на клавиатуре.

   3. Электромеханический суммарный счетчик  (при наличии)
   4. Считыватель (при наличии)
2. Прикрутить кронштейн двери, с использованием фиксатора резьбы.

3. Прикрутить упор двери, с использованием фиксатора резьбы.
