Связь с миникомпьютером может осуществляться 3-мя способами:
1) СОМ-порт по интерфейсу RS-485;
2) Интернет (через встроенный GSM-модем);
3) Локальная сеть (LAN) по Ethernet.
По умолчанию, устройство работает только по СОМ-порту. Связь через интернет или по локальной сети требует настройки.
Настройка миникомпьютера
Для подключения миникомпьютера по локальной сети Вам потребуется выполнить следующие шаги:

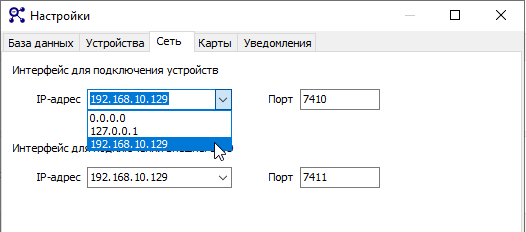

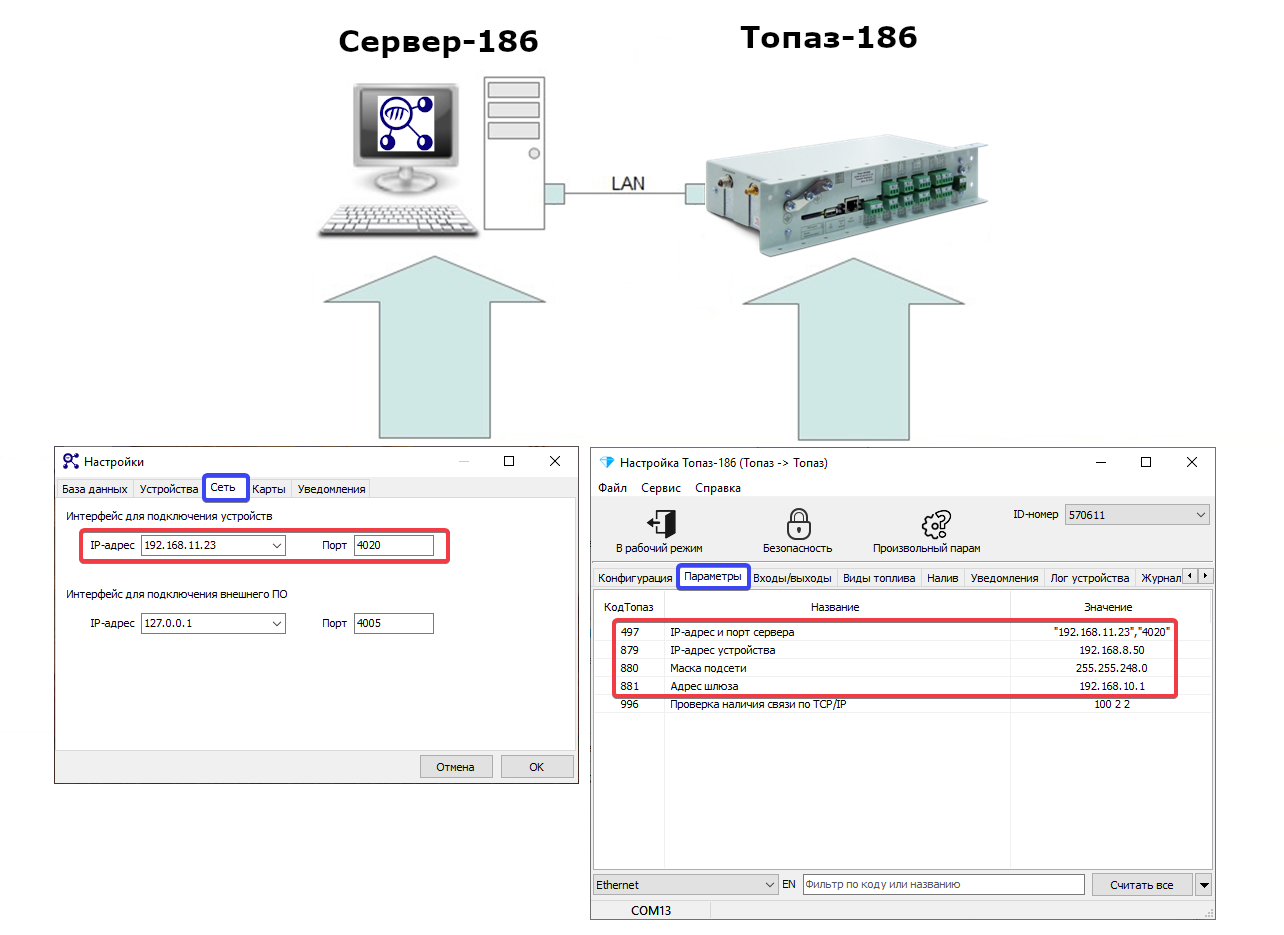

IP адрес в настройках Сервера-186 выбрать из выпадающего меню.
IP адрес и порт, которые выбрали в настройках Сервера-186, нужно ввести вручную в миникомпьютер Топаз-186 в параметр 497 IP адрес и порт сервера.
1. Запустить сервисную программу Настройка Топаз (универсальная)
По умолчанию Настройка Топаз (универсальная) установлена в папке:
C:\Program Files (x86)\Topaz\S186\NastrTopaz\NastrTopaz.exe

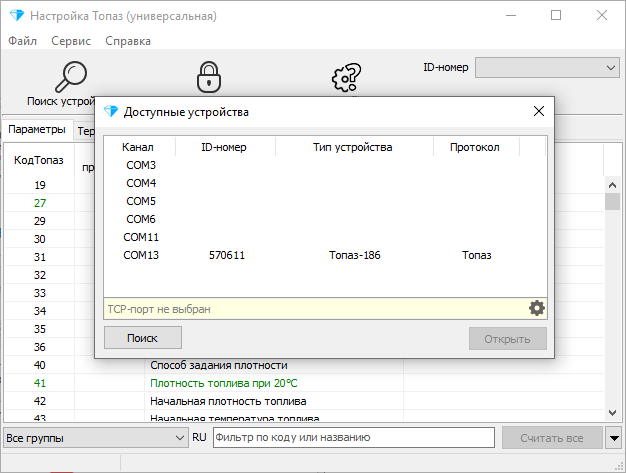

2. В окне Доступные устройства на соответствующем СОМ-порте появится Тип устройства и ИД-номер и Протокол.

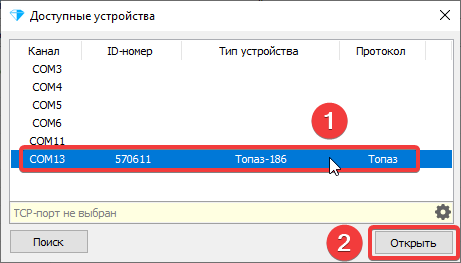

Щелкнуть по найденному устройству и нажать кнопку Открыть.

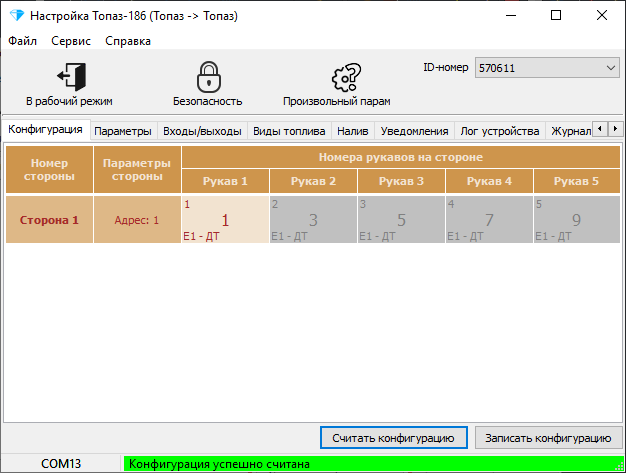

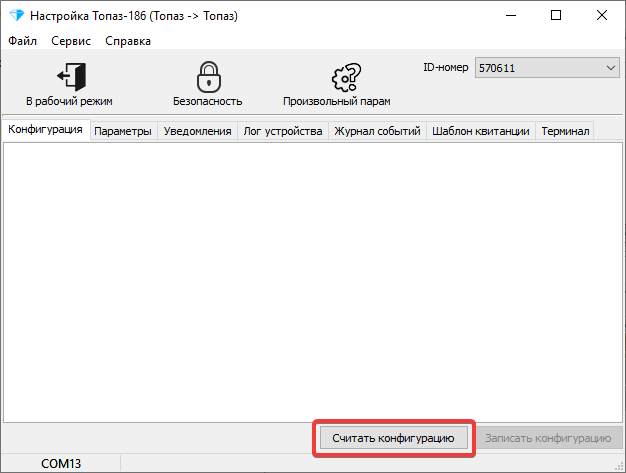

3. Нажать кнопку Считать конфигурацию.

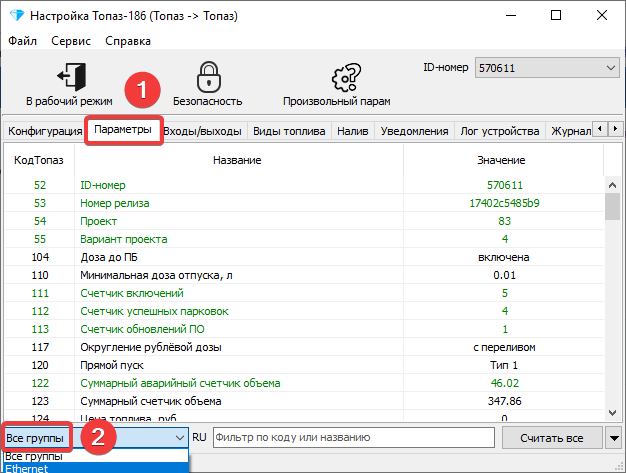

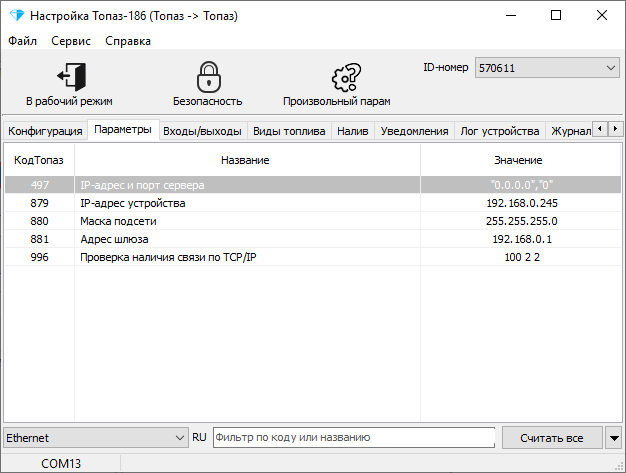

4. Перейти на вкладку Параметры и выбрать группу парамертов Ethernet.

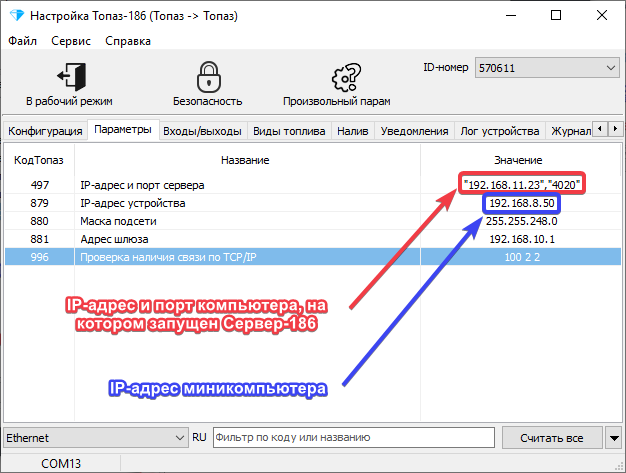

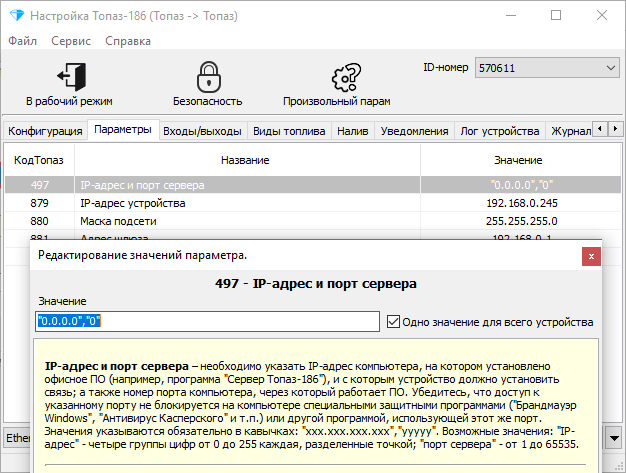

5. Ввести IP-адрес компьютера, на котором запущен Сервер-186 и номер любого свободного порта компьютера; задать IP-адрес миникомпьютера и указать параметры локальной сети.
Значение параметров 879 IP-адрес устройства, 880 Маска подсети, 881 Адрес шлюза выдаётся системным администратором предприятия или объекта где осуществляются пусконаладочные работы.
Миникомпьютер настроен. Теперь чтобы проверить правильность настройки, необходимо подключиться к миникомпьютеру либо через командную строку Windows, послав команду ping 192.168.xxx.xxx, либо с помощью "Настройка Топаз (универсальная)" (предварительно настроив ее).
Настройка сервисной программы

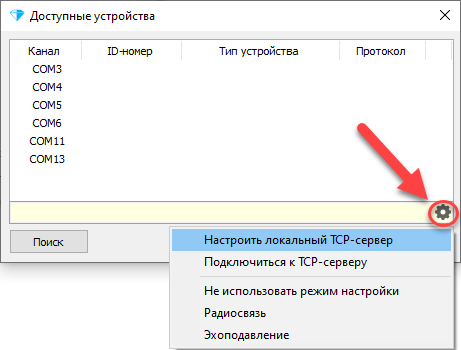

1. Запустить программу и выбрать Настроить локальный TCP-сервер.

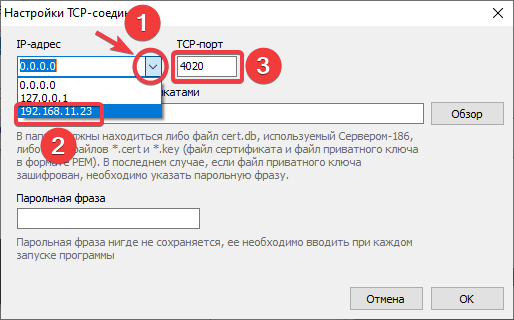

2. Выбрать из списка IP-адрес компьютера, на котором запущена "Настройка Топаз (универсальная)" и ввести номер порта.
IP-адрес и порт должны совпадать с адресом и портом, указанных в параметре миникомпьютера "497 - IP-адрес и порт сервера".
3. Нажать ОК.

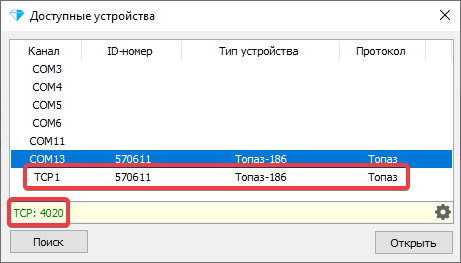

4. В окне Доступные устройства появится новый канал TCP и данные об устройстве. В нижнем левом углу будет выводиться порт подключения.
Щелкнуть по каналу TCP и нажать кнопку Открыть.
Более подробно описано в инструкции Как подключиться к колонке по TCP/IP с помощью "Настройка Топаз (универсальная)"
