Как подключить Настройку-Топаз к ТРК по TCP/IP?

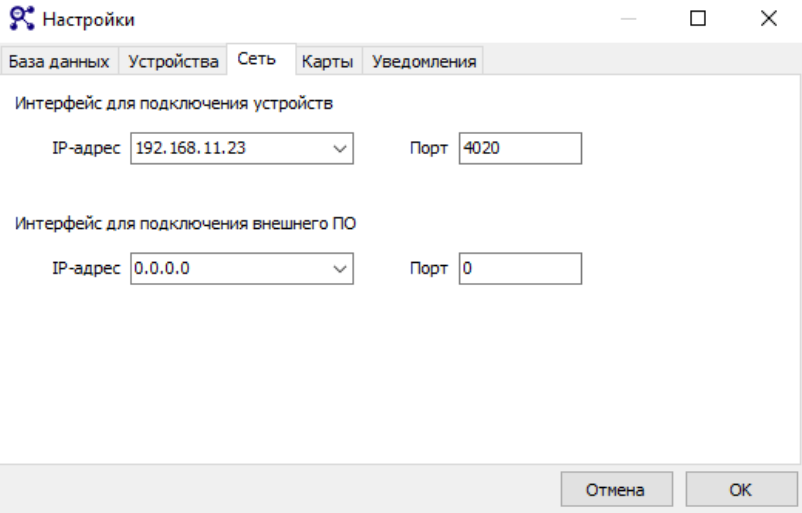

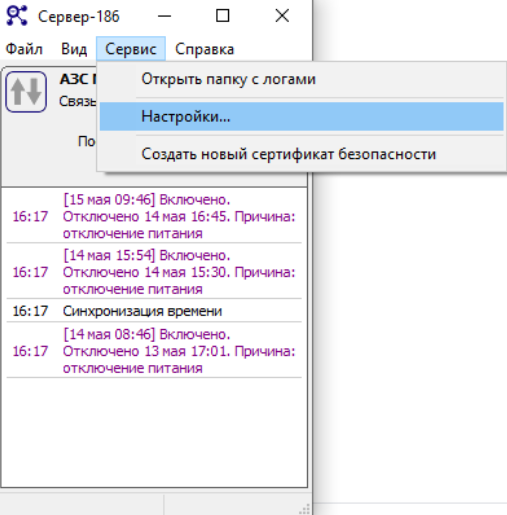

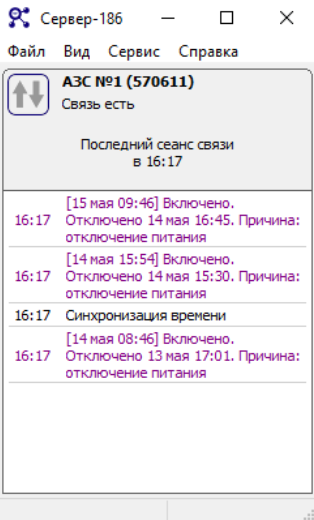

1. Зайти в настройки Сервера-186 и посмотреть параметры связи с колонкой.












   По умолчанию Сервер-186 установлен в папке:

   C:\Program Files (x86)\Topaz\S186\Server\S186.exe

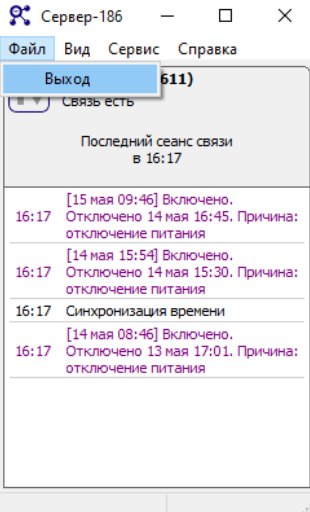

2. Остановить Сервер-186 , нажав Файл/Выход .

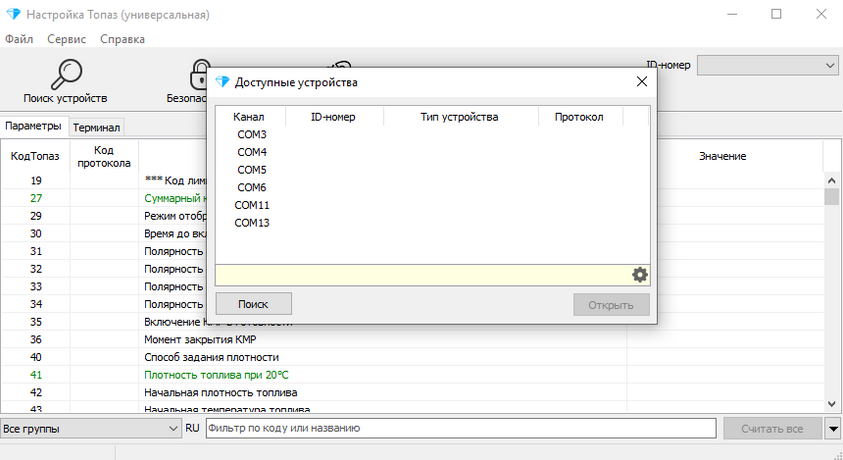

3. Запустить Настройка-Топаз.






   По умолчанию Настройка Топаз (универсальная) установлена в папке:

   C:\Program Files (x86)\Topaz\S186\NastrTopaz\NastrTopaz.exe

4. Зайти в настройки программы, нажав ЛКМ на шестеренку .

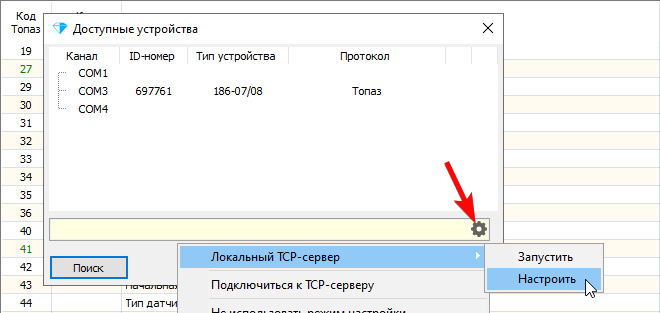

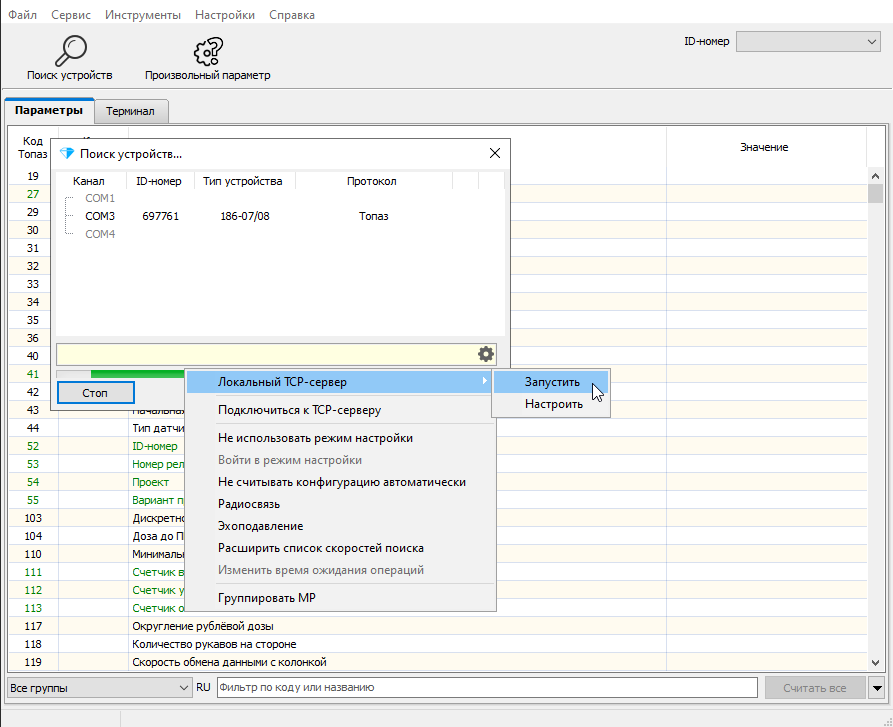

5. Навести курсор на Локальный TCP-сервер и выбрать Настроить .

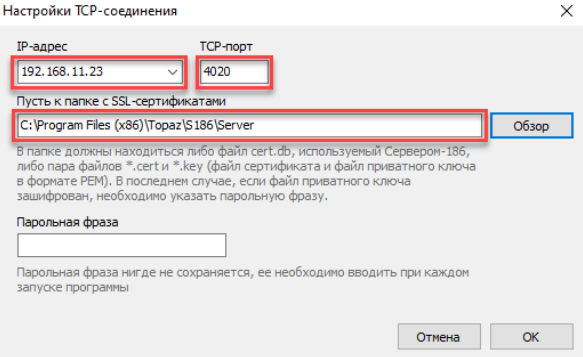

6. Настроить IP-адрес и номер порта как в Сервере-186 (см. п. 1).

7. Указать путь к папке с SSL-сертификатом (сертификат защищенного обмена по TCP/IP между ПК и колонкой).




   По умолчанию, сертификат лежит в той же папке, что и Сервер-186 .








8. Нажать ОК.
9. Зайти в настройки программы, нажав ЛКМ на шестеренку .

10. Навести курсор на Локальный TCP-сервер и выбрать Запустить.

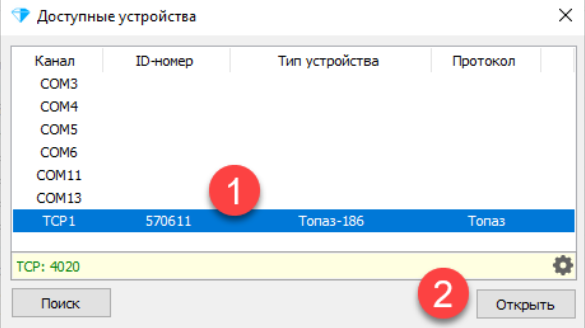

11. В окне Доступные устройства появится новый канал TCP и ИД-номер устройства. Щелкнуть по каналу TCP и нажать кнопку Открыть .

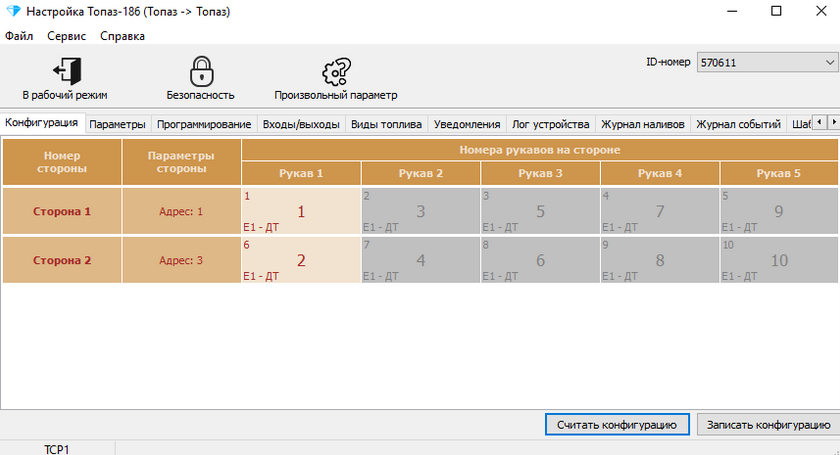

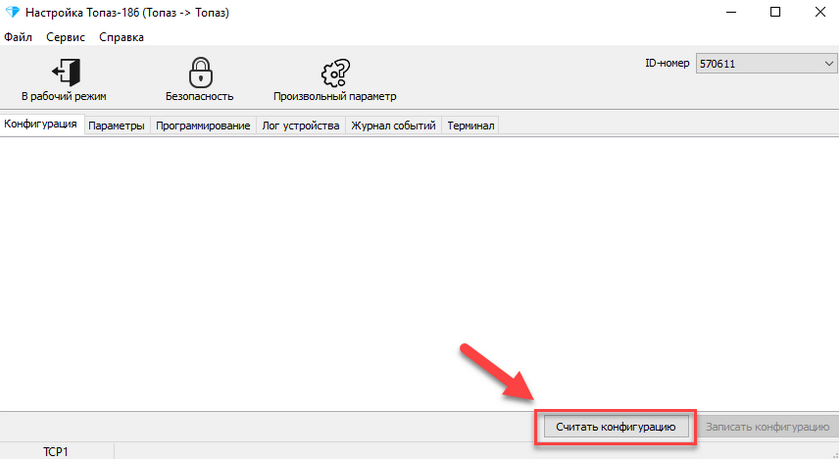

12. Связь успешно установлена! Для начала работы с устройством нажмите кнопку Считать конфигурацию .
