Технические требования
• Серверный предприятия, на котором установлен Сервер-186 или через который он выходит в интернет, должен иметь "белый" статический IP-адрес.
• Наличие SIM-карты любого оператора сотовой связи с положительным балансом, подключенной услугой "GPRS-интернет" и отключенным вводом ПИН-кода.
3 этапа настройки
Процедура настройки "Топаз-Автономный налив" в корпоративной сети состоит из 3-х этапов:
- Настройка Сервера-186
- Настройка Топаз-306БУ16
Настройка "проброса" портов на корпоративном маршрутизаторе
1. Настройка Сервера-186

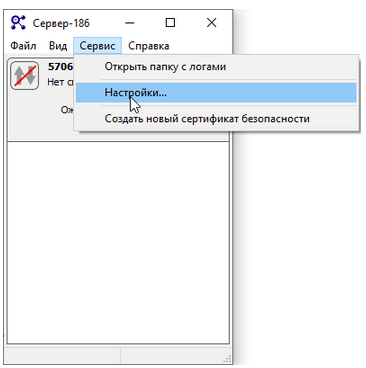

- Зайти в настройки Сервера-186

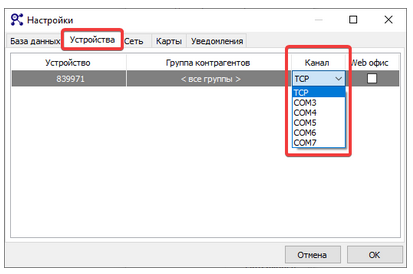

- Перейти на вкладку Устройства
- Выбрать канал связи TCP

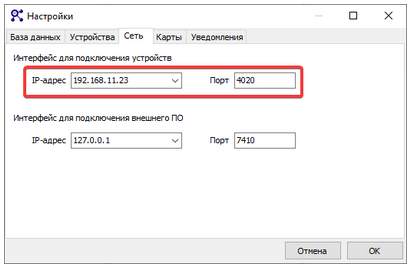

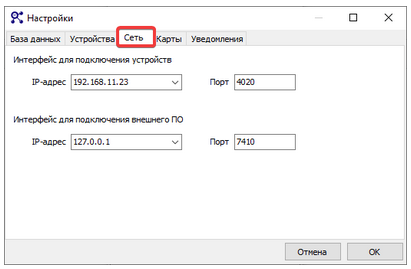

- Выбрать вкладку Сеть
- Выбрать IP-адрес компьютера из выпадающего списка
- Ввести номер TCP-порта
IP-адрес компьютера, на котором запущен Сервер-186, выбирается из выпадающего списка и, как правило, имеет вид "192.168.x.x".
Номер TCP-порта выбирается системным администратором с учётом того, что он не должен быть занят другим приложением или системной службой (например 4020)
2. Настройка Топаз-306БУ16
- Подключить устройство Топаз-306БУ16 к компьютеру через преобразователь RS485-RS232 или RS485-USB.
- Запустить программу Настройка-Топаз .

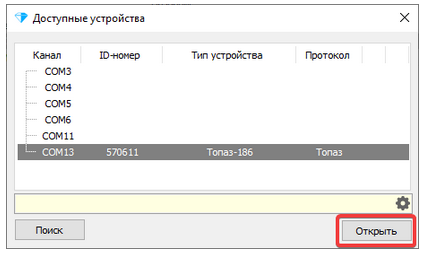

- Выбрать найденное устройство и нажать Открыть.

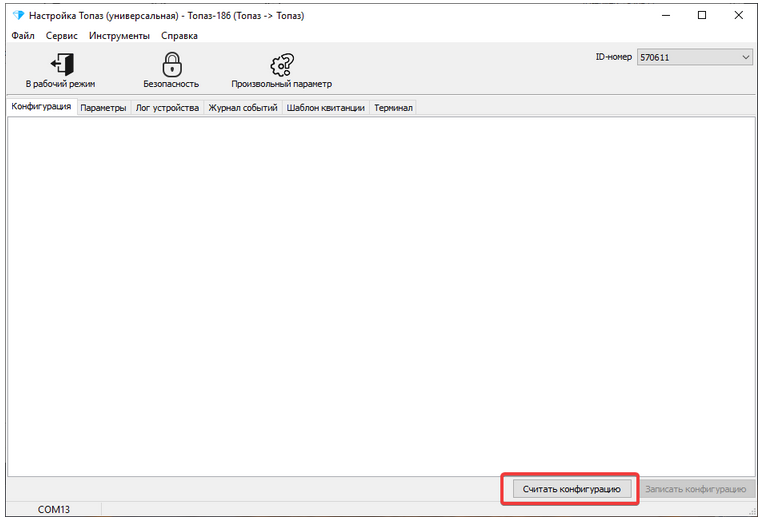

- Нажать Считать конфигурацию.

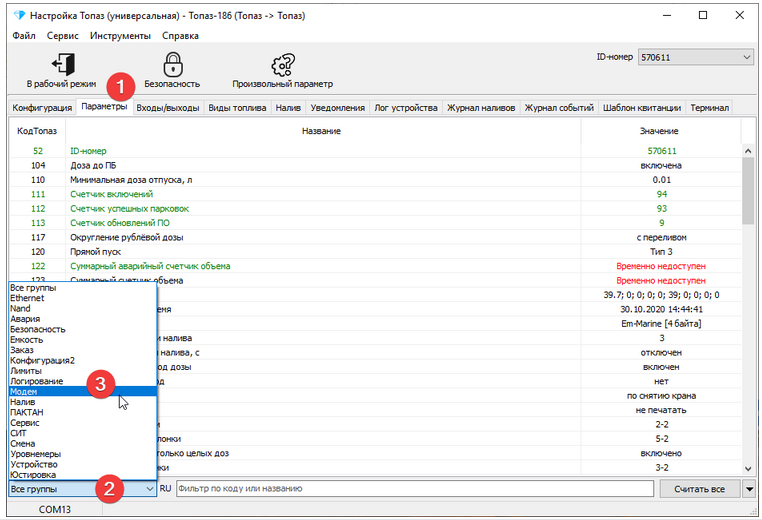

- Перейти на вкладку Параметры.
Настроить в параметре 1372 Режим работы устройства значение Ведущий в ПАКТАН.
Если параметр 1372 Режим работы устройства отсутствует, необходима убедиться что прошивка в устройстве v2012.3-81(2025) или выше.
- Выбрать группу Модем.

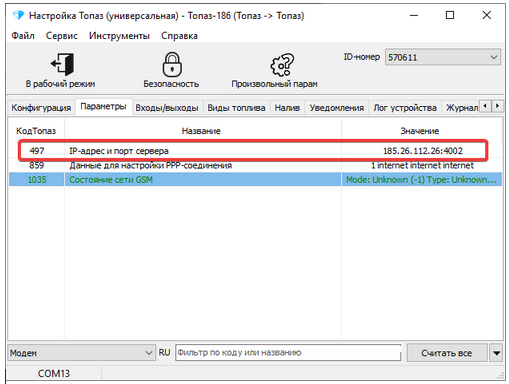

- Настроить параметр 497 - IP-адрес и порт сервера.

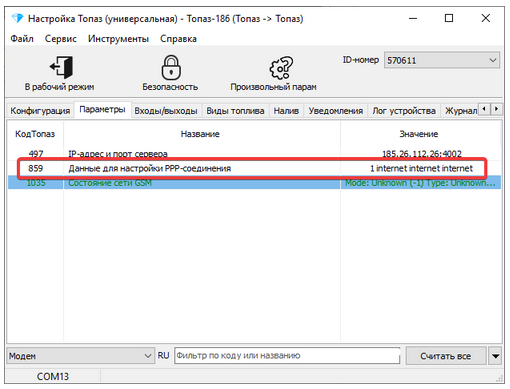

- Настроить параметр 859 - Данные для настройки PPP-соединения.
Особенности настройки параметра 497 - IP-адрес и порт сервера
В данном параметре необходимо указать "Внешний IP-адрес" и "Внешний порт" корпоративного сервера (или маршрутизатора). "Внешний IP-адрес" можно узнать выполнив команду ipconfig в консоли (для сервера), через веб-интерфейс (для маршрутизатора) либо на сайте http://2ip.ru (при любой конфигурации сети). "Внешний порт" необходимо указать тот же, что был настроен в правилах "проброса" портов.
Особенности настройки параметра 859 - Данные для настройки PPP-соединения
В данном параметре необходимо указать точку доступа оператора сотовой связи для выхода в Интернет, а также тип авторизации, логин и пароль.
| Оператор | Тип авторизации | Логин | Пароль | Точка доступа |
|---|---|---|---|---|
МТС | 1 | mts | mts | internet.mts.ru |
| Билайн | 1 | beeline | beeline | internet.beeline.ru |
| Мегафон | 1 | gdata | gdata | internet |
| Теле2 | 1 | - | - | internet.tele2.ru |
3. Проброс портов(при необходимости)
Описано в статье
Решение проблем
Если после настройки всех параметров нет связи между Сервером-186 и колонкой/терминалом, то необходимо провести диагностику неисправности связи .
