Обновление прошивки

1. Сохранить шаблон настроек устройства.

2. Запустить Программатор .

   Если перетащить прошивку на окно программатора, то выбор класса устройства и загрузка прошивки произойдут автоматически.

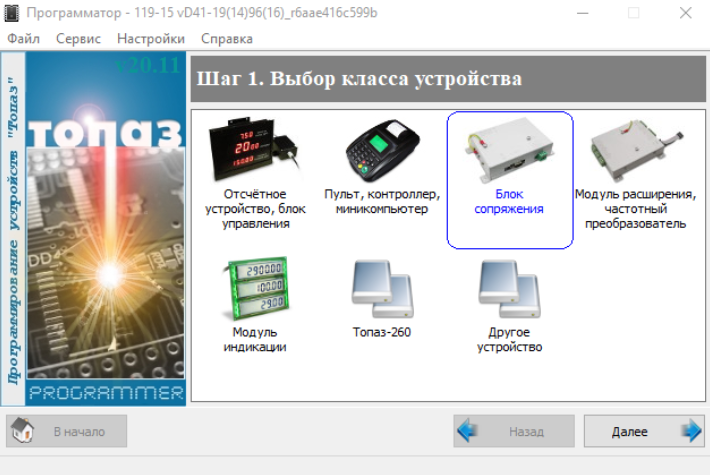

3. Выбрать класс устройства Блок сопряжения.



На следующий шаг можно перейти дважды щелкнув по иконке, либо нажав Далее .

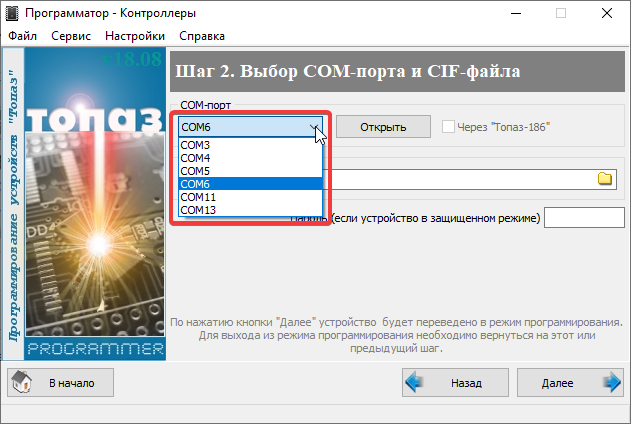

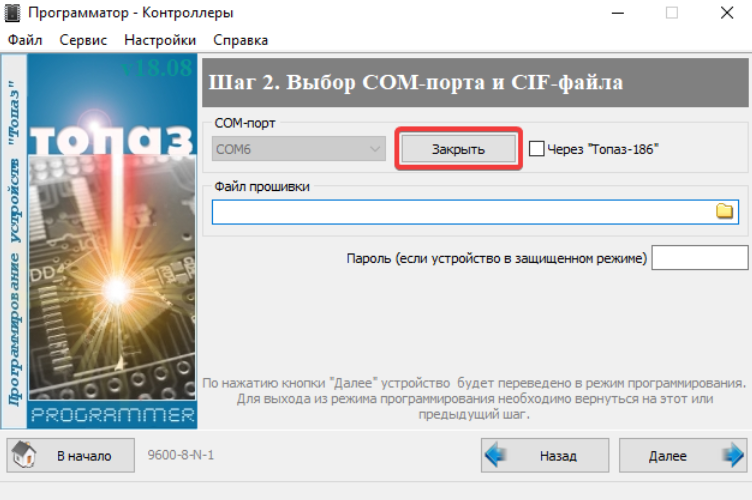

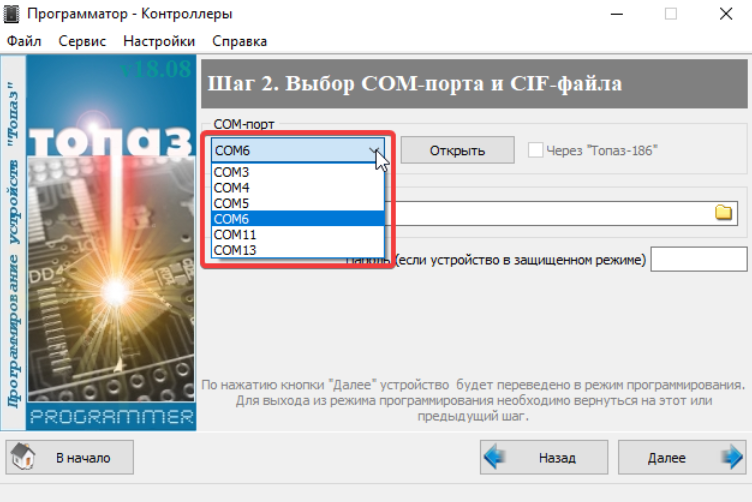

   4. Закрыть СОМ-порт, выбрать нужный и открыть СОМ-порт

   5. Загрузить прошивку в программатор

     Загрузить прошивку можно 2-мя способами:

• Нажать иконку Папка ;
• Перетащить файл прошивку на окно программатора.

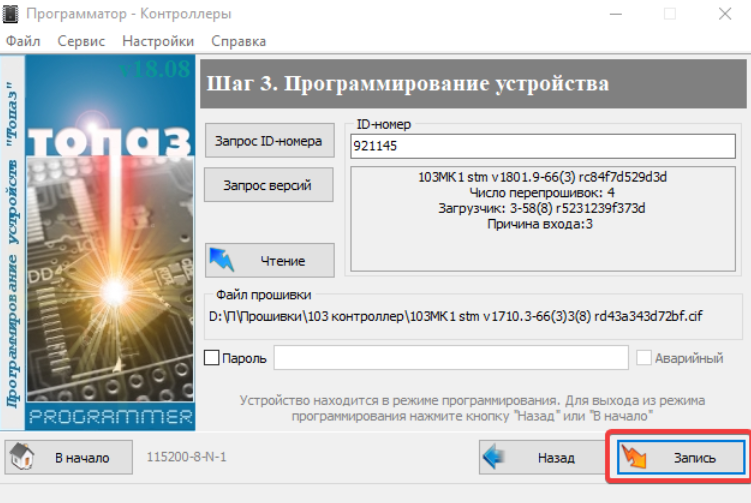

6. Нажать Записать.

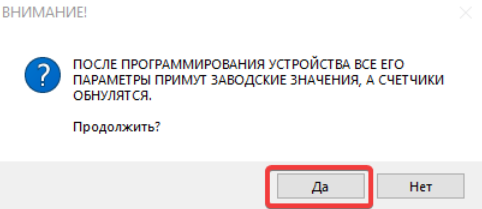

7. Нажать Да .

Прежде чем нажимать Да , еще раз убедитесь, что образ устройства сохранен.

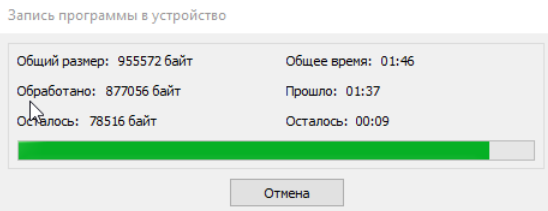

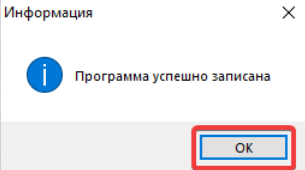

8. Дождаться окончания программирования и нажать Ок .

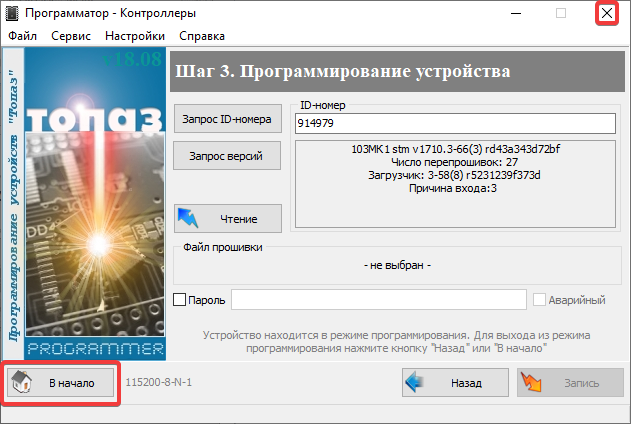

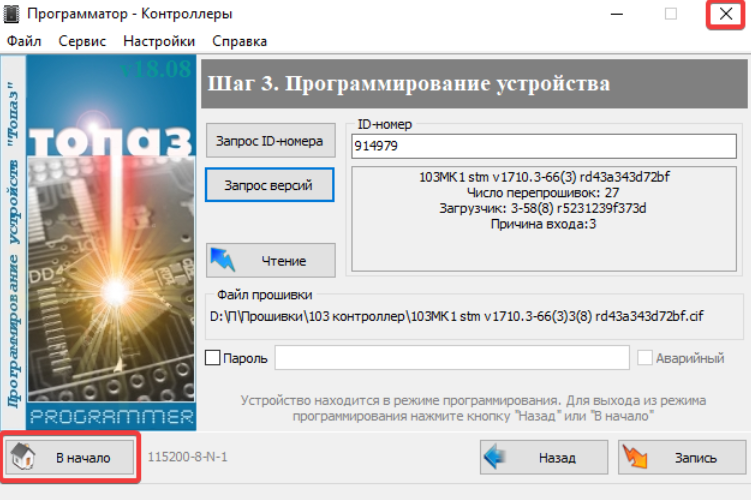

9. Закрыть программу или нажать В начало для выхода из режима программирования

После обновления прошивки восстановите образ устройства в ручную восстановив значения параметров из сохраненного ранее образа

Чтение прошивки

1. Запустите Программатор.
2. Выберите класс устройства Блок сопряжения .


3. Закройте СОМ-порт, выберите нужный и откройте СОМ-порт.





4. Нажмите Далее .

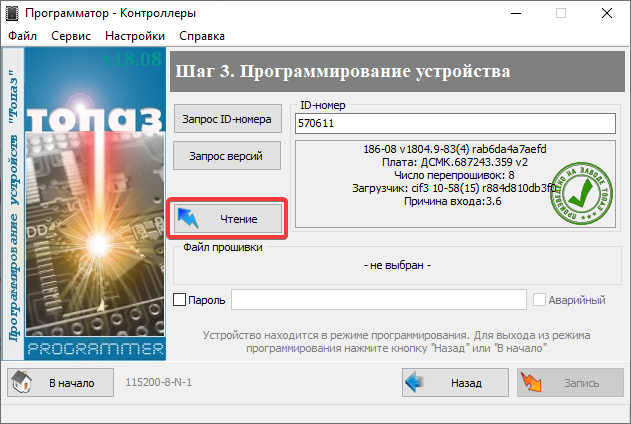

5. Нажмите Чтение .

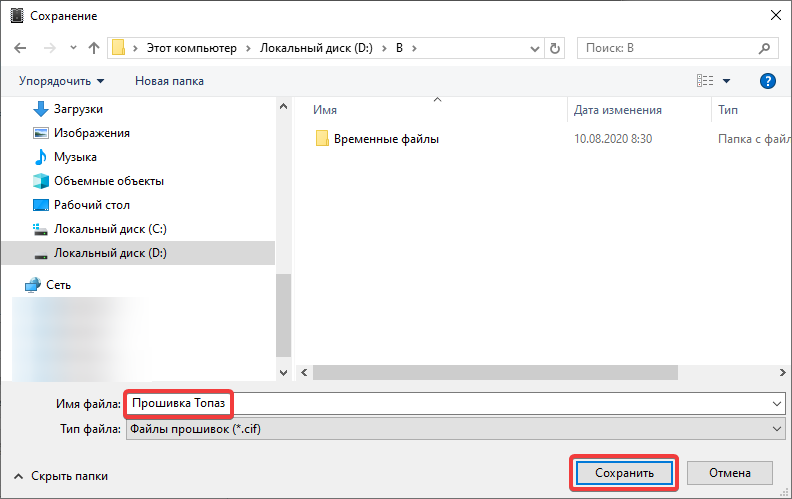

6. Введите имя файла и нажмите Сохранить .

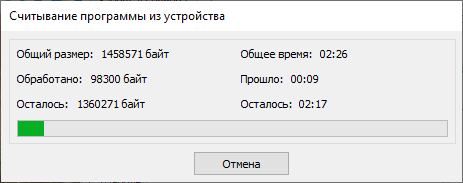

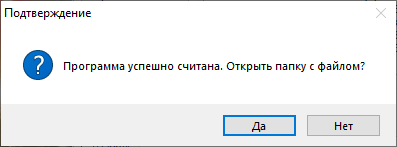

7. Дождитесь окончания считывания и нажмите Да или Нет .



8. Закройте программу или нажмите В начало для возврата устройства в рабочий режим.
