Обновление прошивки

1. Сохранить образ настроек устройства .

2. Запустить Программатор .

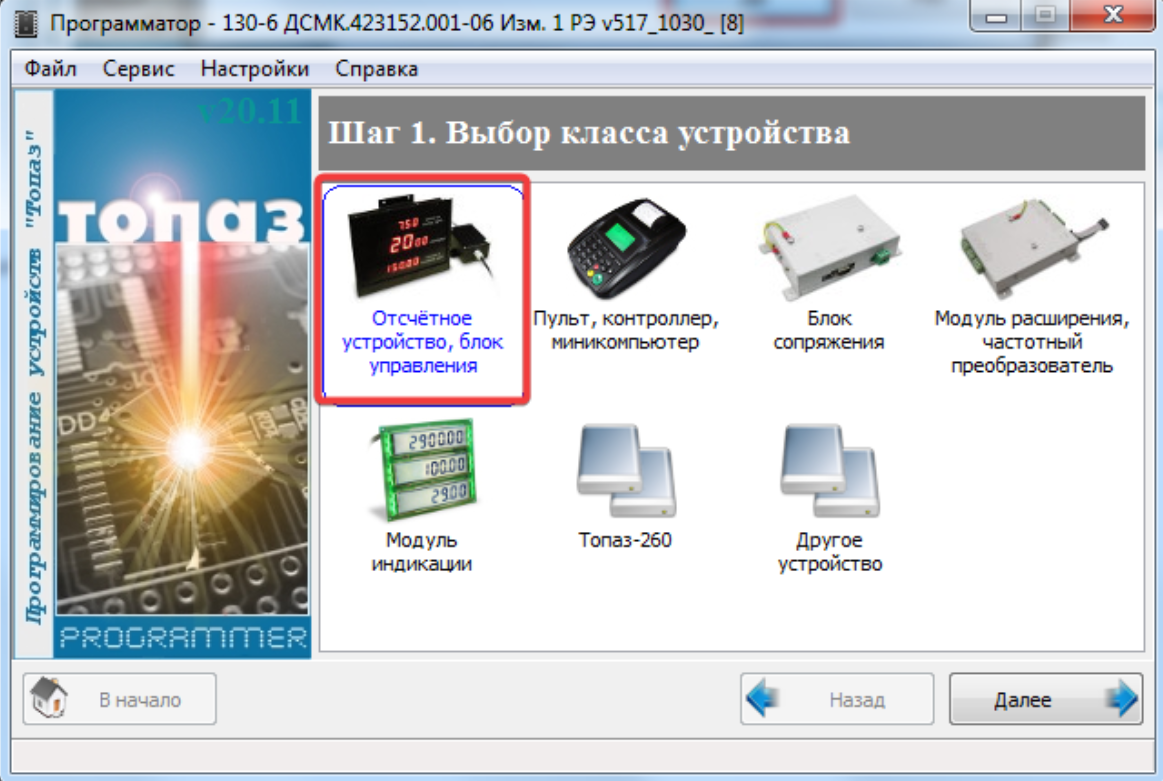

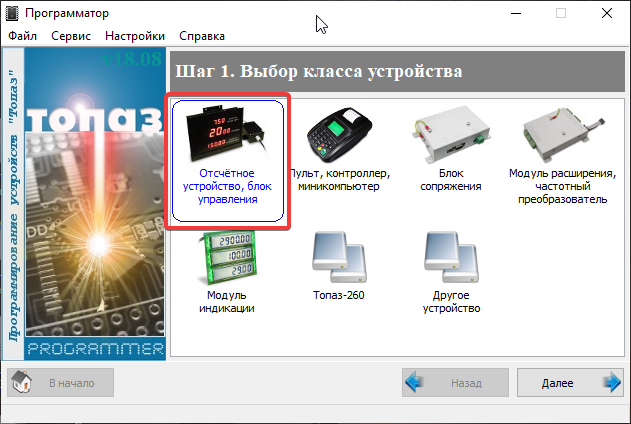

3. Выбрать класс устройства Отсчетное устройство, блок управления .


   Перетаскивание прошивки мышью

   Если перетащить прошивку на окно программатора, то выбор класса устройства и загрузка прошивки произойдут автоматически.

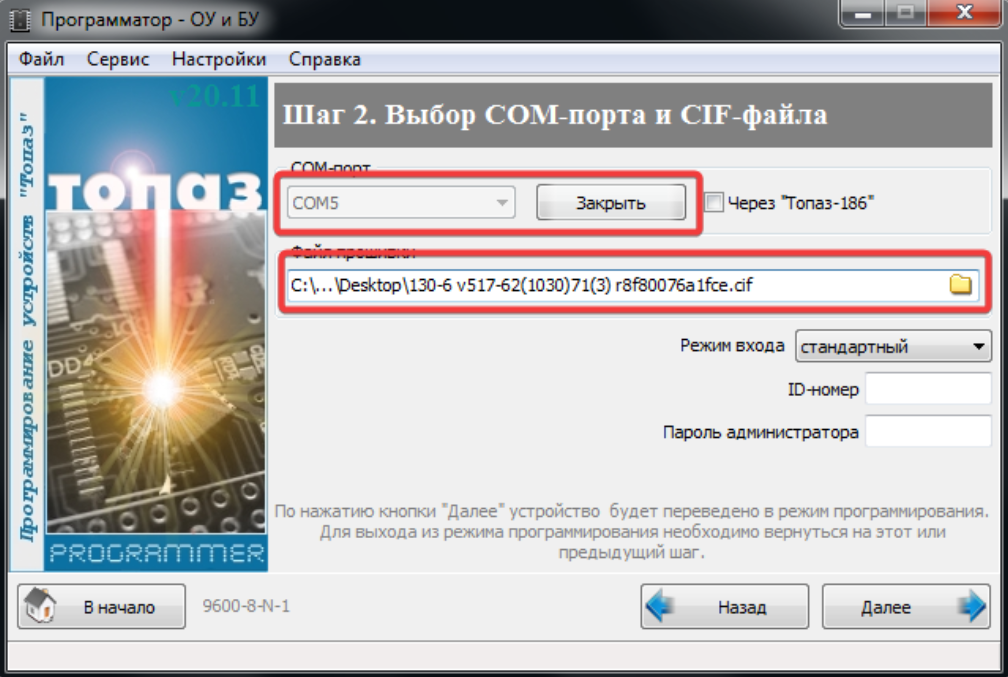

4. Открыть СОМ-порт и выбрать файл прошивки.

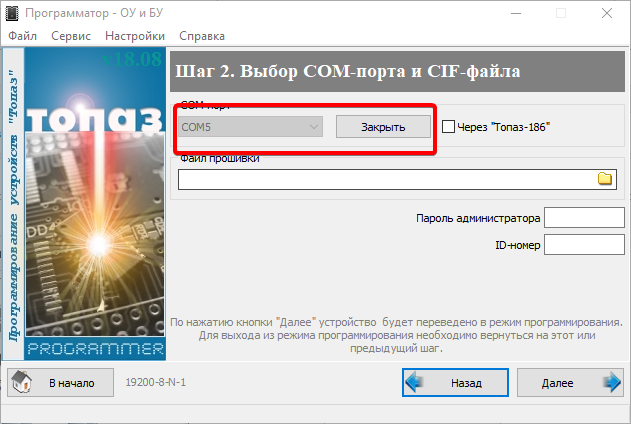

   Переоткрыть СОМ-порт
   Если поле выбора COM-порта недоступно для редактирования необходимо нажать кнопку Закрыть , выбрать COM-порт и нажать кнопку Открыть

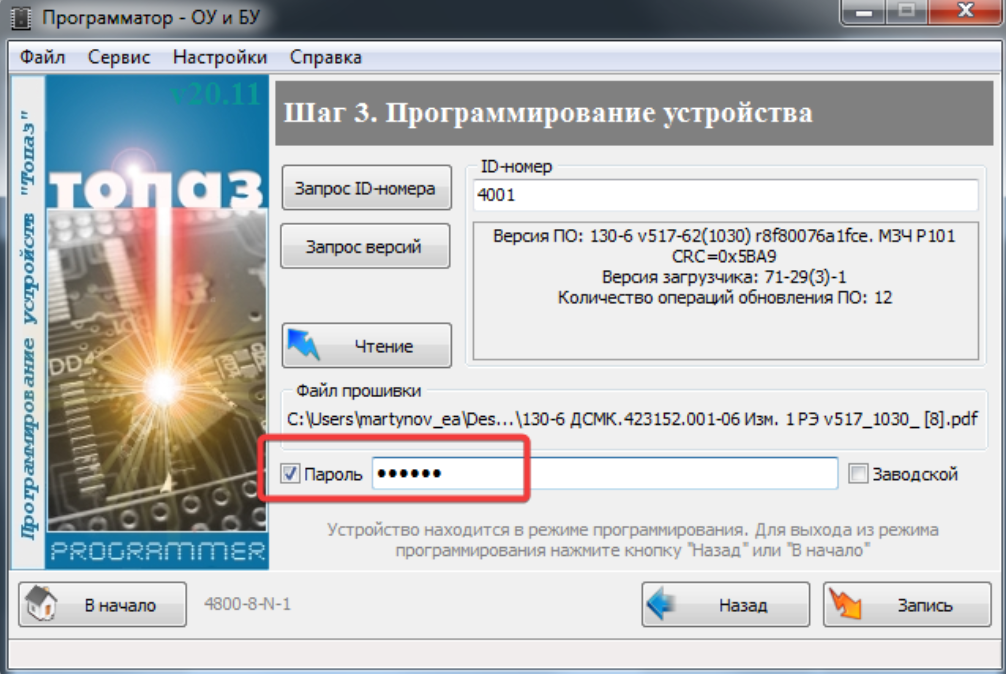

5. Поставить галочку Пароль.


6. Ввести пароль.

     Заводское значение пароля 123456

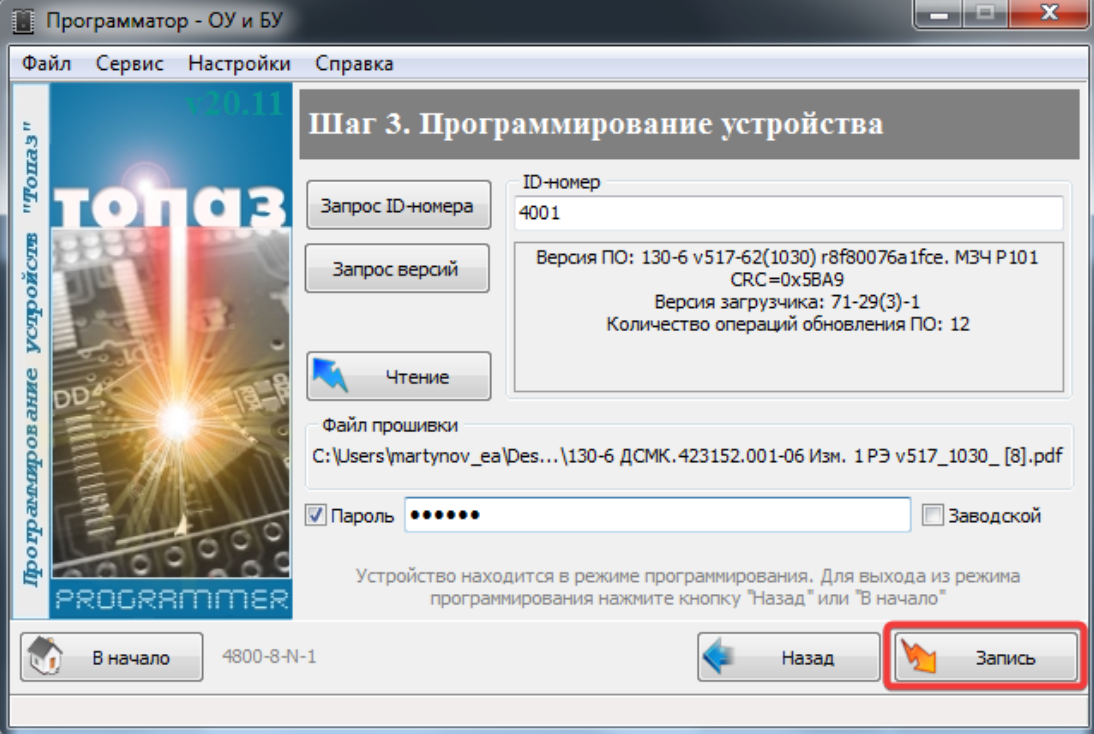

7. Нажать кнопку Запись .

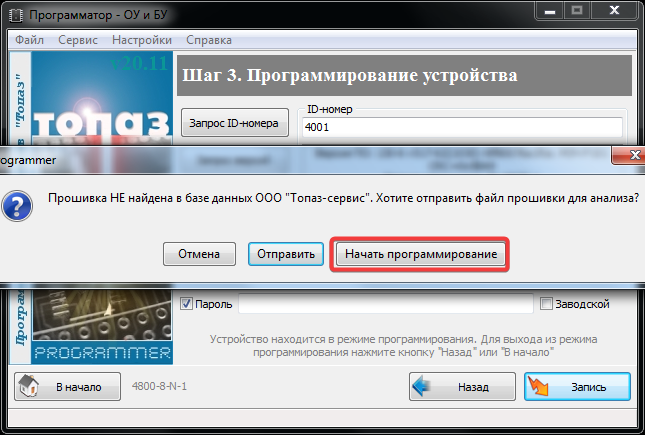

8. Если появится предупреждение Прошивка НЕ найдена в базе данных , нажмите кнопку Начать программирование .

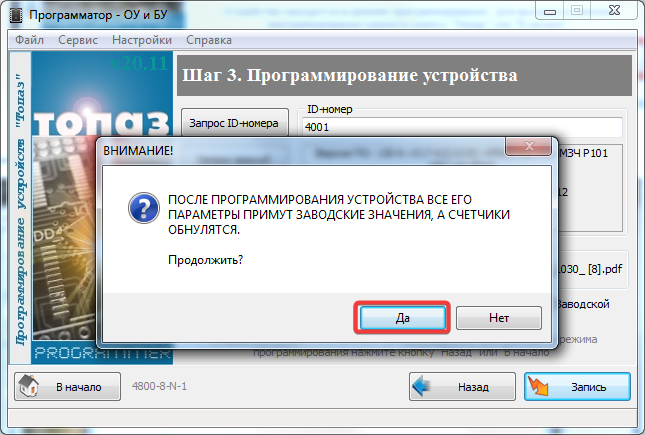

9. Если появится предупреждение о потере данных, удиться что образ устройства сохранился и продолжить программирование кнопкой ДА .

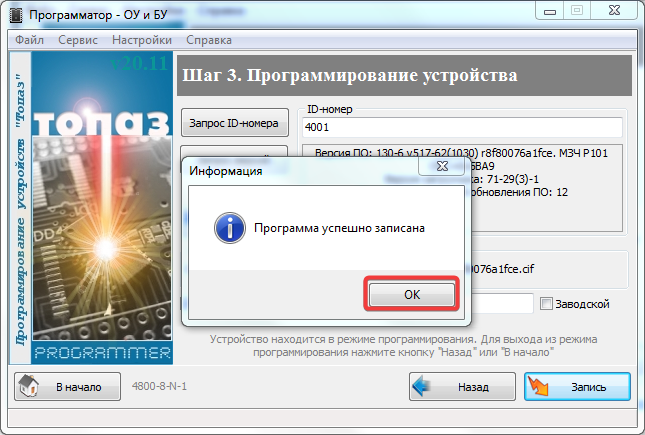

10. Дождаться сообщения о том, что программирование завершено и нажать ОК .



11. Восстановить настройки устройства из образа.


    Чтение прошивки

1. Запустить Программатор . Выбрать класс устройства Отсчетное устройство, блок управления.

2. Выбрать класс устройства Отсчетное устройство, блок управления.



3. Открыть СОМ-порт .




   Если поле выбора COM-порта недоступно для редактирования необходимо нажать кнопку Закрыть , выбрать COM-порт и нажать кнопку Открыть

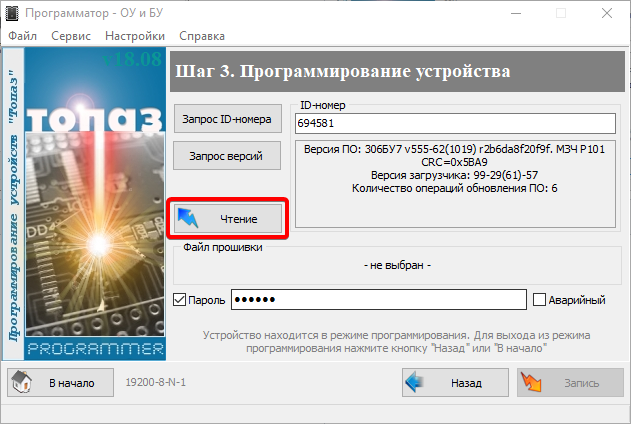

4. Нажать Чтение .


5. Выбрать куда сохранить файл прошивки устройства .



6. Нажать Сохранить .

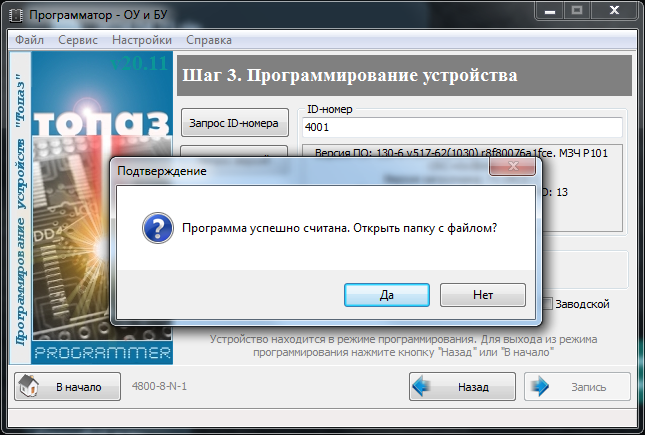

7. Дождаться сообщения о завершении процесса.
