ПРОБЛЕМА
Нет связи между Топаз-319-02 Gilbarco и колонкой
| № | ПРИЧИНА | РЕШЕНИЕ |
|---|---|---|
| 1 | ТРК в ручном режиме | Настроить интерфейсный режим работы в ТРК (поменять режим Autark на Two-Wire) |
| 2 | Неправильная полярность интерфейсного кабеля | "+" колонки подключить на "+" блока сопряжения, "-" колонки подключить на "-" блока сопряжения |

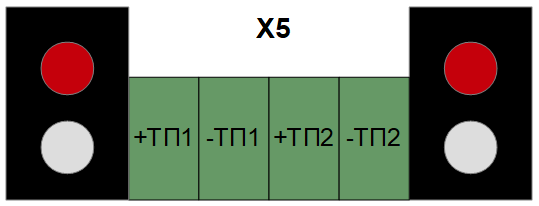

| 3 | Не замкнута токовая петля (нет тока в цепи). Верхний светодиод не горит красным.
|
|
| 4 | Не совпадают адреса | Настроить одинаковые адреса сторон в колонке и блоке сопряжения |
| 5 | Не совпадают скорости обмена | Настроить одинаковые скорости обмена в колонке и блоке сопряжения |
| 6 | В блоке сопряжения не совпадает п ротокол с протоколом ТРК | В блоке сопряжения выбрать тот же протокол ("Gilbarco", "CFT", "Petrotec", Параметр настраивается раздельно для групп номеров каналов 1-3 и 4-6 |
| 7 | ТРК подключена не на тот разъем | Подключить ТРК на разъем, которым соответствуют адреса сторон  |
| 8 | Перемычка | Установите перемычку между 2 и 3 контактами разъема Х4 |
| 9 | Неисправен блока сопряжения или ТРК | Отремонтировать неисправное оборудование |
Проверка правильности настроек блока сопряжения
Настройка блока производится через "Настройку-Топаз-319"

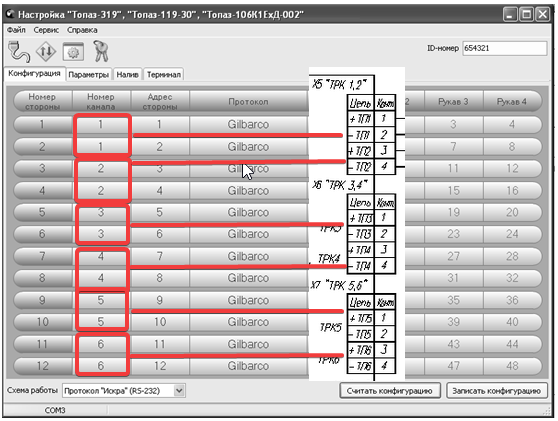

В блоке сопряжения имеется 6 каналов. Каждому каналу соответствует свой разъем:
| Номер канала | Разъем | Контакты |
|---|---|---|
| 1 | Х5 | 1 и 2 |
| 2 | Х5 | 3 и 4 |
| 3 | Х6 | 1 и 2 |
| 4 | Х6 | 3 и 4 |
| 5 | Х7 | 1 и 2 |
| 6 | Х7 | 3 и 4 |
Например, если колонка подключена на разъем Х5, конт. 1 и 2, то у нее должны быть настроены адреса сторон 1 и 2.

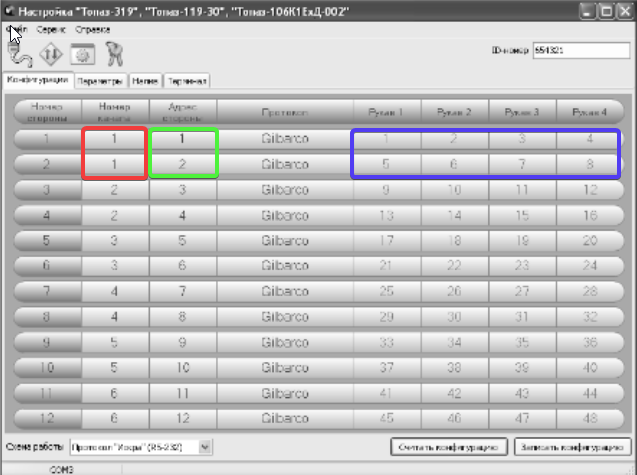

Группы адресов
В блоке сопряжения имеется 3 группы адресов:
КРАСНАЯ - номера каналов. Они жестко привязаны к разъемам, которым подключаются ТРК. Номер канал не меняется.
ЗЕЛЕНАЯ - адреса сторон. Они должны совпадать с адресами сторон в ТРК.
СИНЯЯ - адреса рукавов. Они должны совпадать с адресами рукавов в управляющей программе на компьютере.

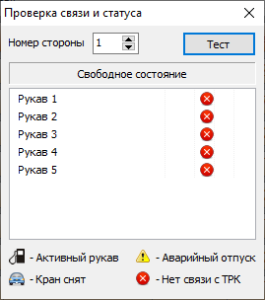

Проверка связи
- Запустить Настройку-Топаз-319

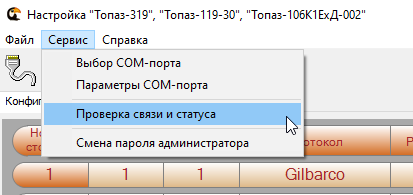

- Зайти в Сервис>Проверка связи и статуса
- Ввести адрес стороны
- Нажать Тест
Для проверки нужно ввести адрес стороны колонки, а не адрес рукава.

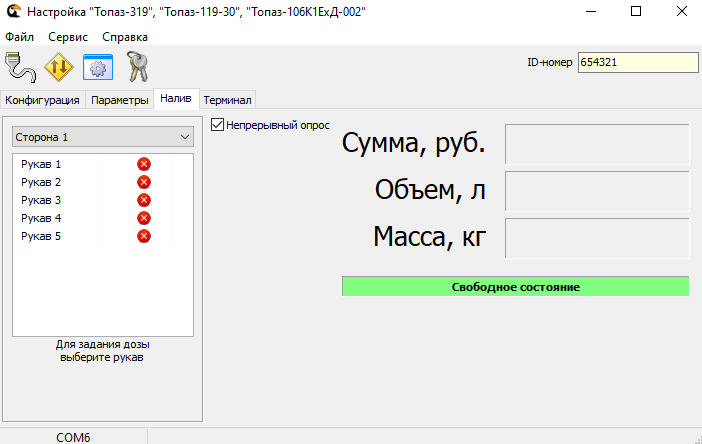

Тестовый налив
С помощью Настройки-Топаз-319 также можно сделать тестовый налив.
Для этого необходимо:
1. Перейти на вкладку Налив
2. Поставить галочку Непрерывный опрос
3. Выбрать сторону и рукав
4. Задать дозу
