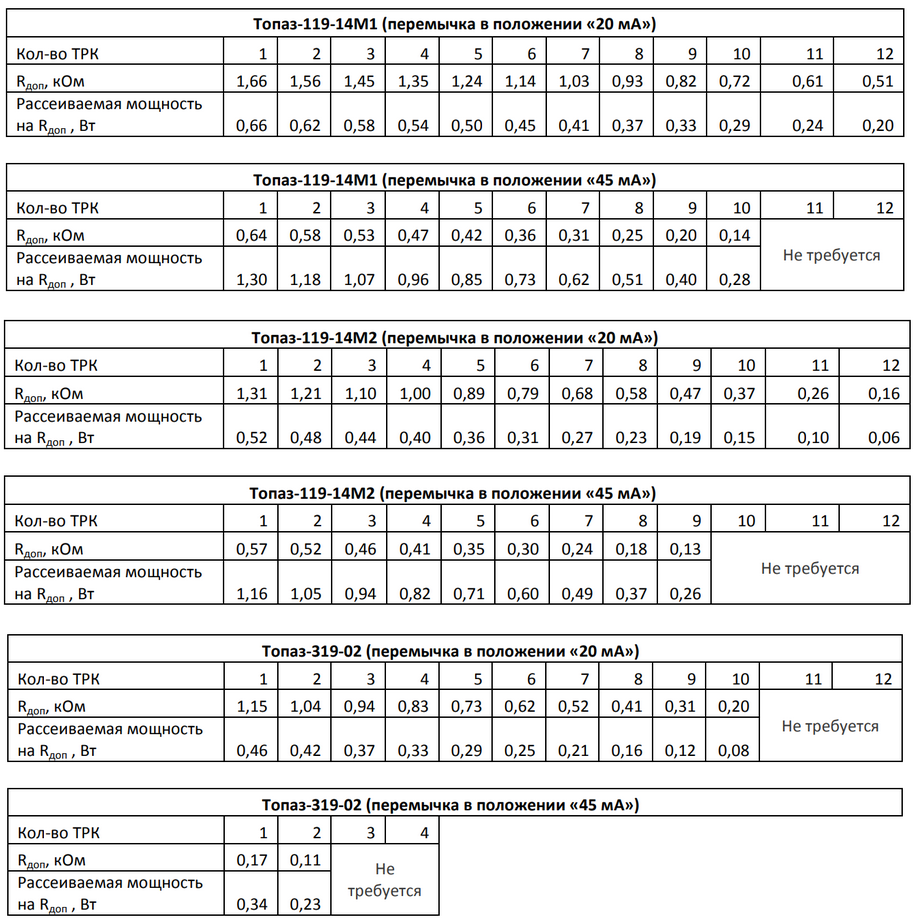

В таблицах ниже приведены номиналы продольных согласующих резисторов, рекомендуемых к установке в зависимости от типа блока сопряжения и количества ТРК, подключённых к одному интерфейсу.
Общие рекомендации:
- номиналы резисторов выбирать из стандартного ряда сопротивлений Е24 ≤ указанным в таблице.
- номинальная мощность резисторов должна в 2-3 раза превышать рассеиваемую мощность из таблицы.
- резистор устанавливается в разрыв плюсового провода токовой петли (удобнее это делать со стороны блока сопряжения).
- допустимо требуемый номинал набирать из нескольких резисторов
