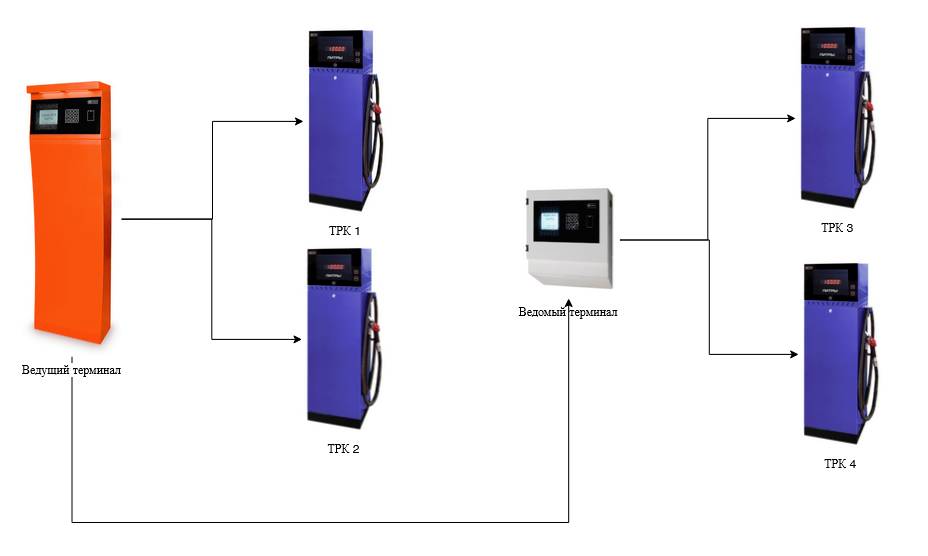

Покажем как настраивать на примере 2-х терминалов и 4-х однорукавных колонок.

Исходные данные


Кол-во ТРК4
Кол-во рукавов на стороне1
Кол-во ТРК, подключенных к ведущему терминалу2
Кол-во ТРК, подключенных к ведомому терминалу2


Пошаговая инструкция

  1. Запустить Настройка-Топаз.
  2. Подключиться к ведущему терминалу.

  3. Настроить следующие два параметра как указано в таблице:

    Код

    Параметр

    		Значение
    776

    Протокол управления ТРК

    		2.0; Топаз
    800

    Количество сторон, обслуживаемых драйвером ТРК

    		2; 2

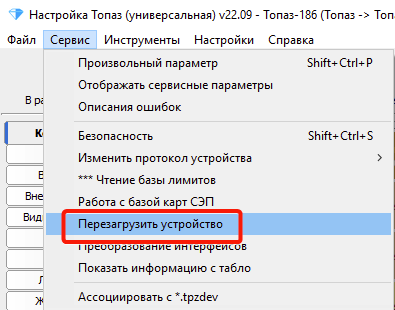

  4. Выбрать меню Сервис.
  5. Нажать Перезагрузить устройство .

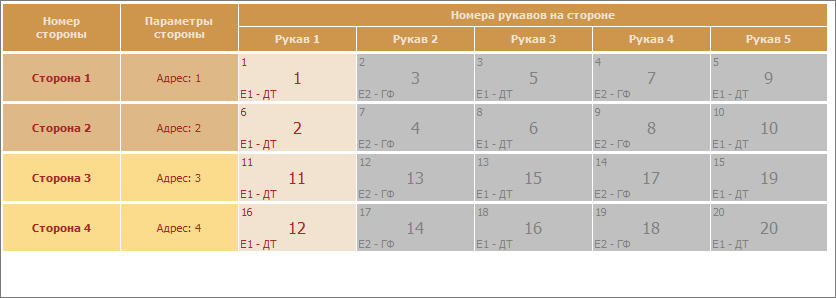

  6. Перейти на вкладку Конфигурация.
  7. Дважды щелкнуть по полю Адрес: 3 и задать адрес стороны такой же как на первой стороне ведомого терминала, например, адрес 3.
  8. Дважды щелкнуть по полю Адрес: 4 и задать адрес стороны такой же как на второй стороне ведомого терминала, например, адрес 4.
