Для подключения мнемосхемы

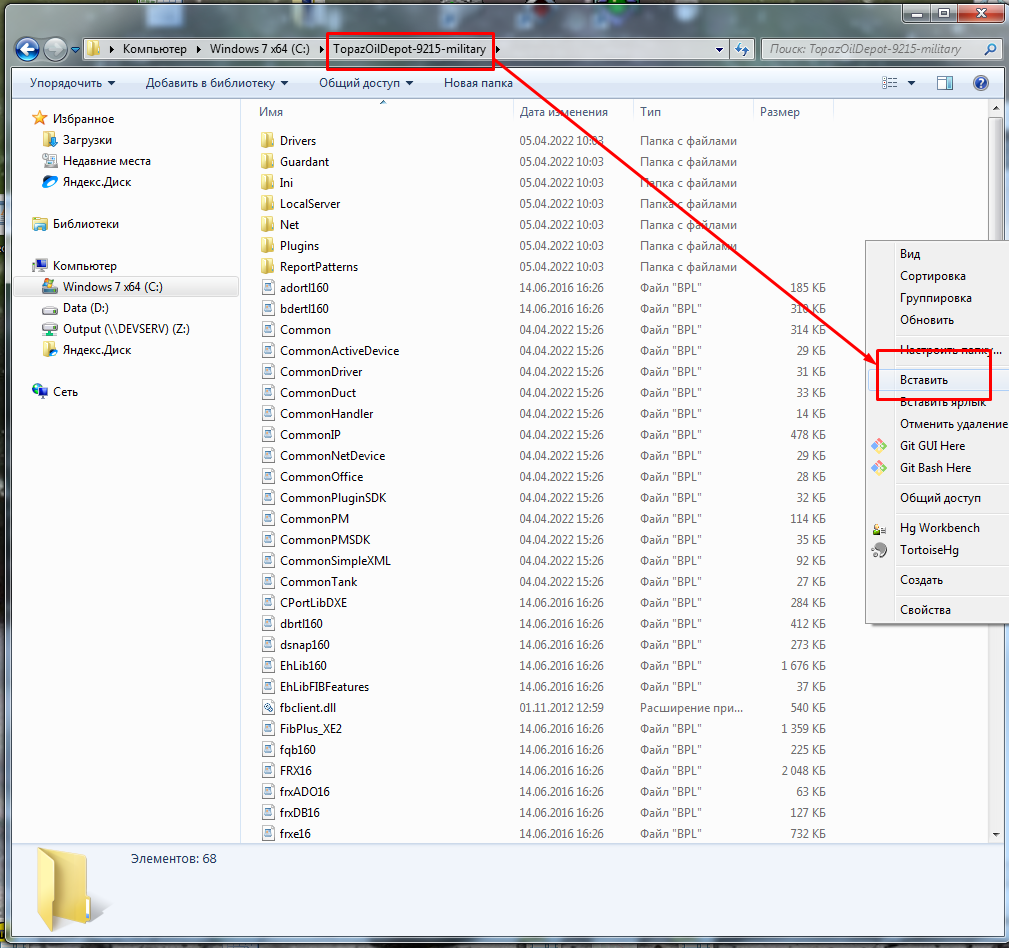

1. После установки программы скопировать мнемосхему (например, Sheme20220404.png ) в каталог программы

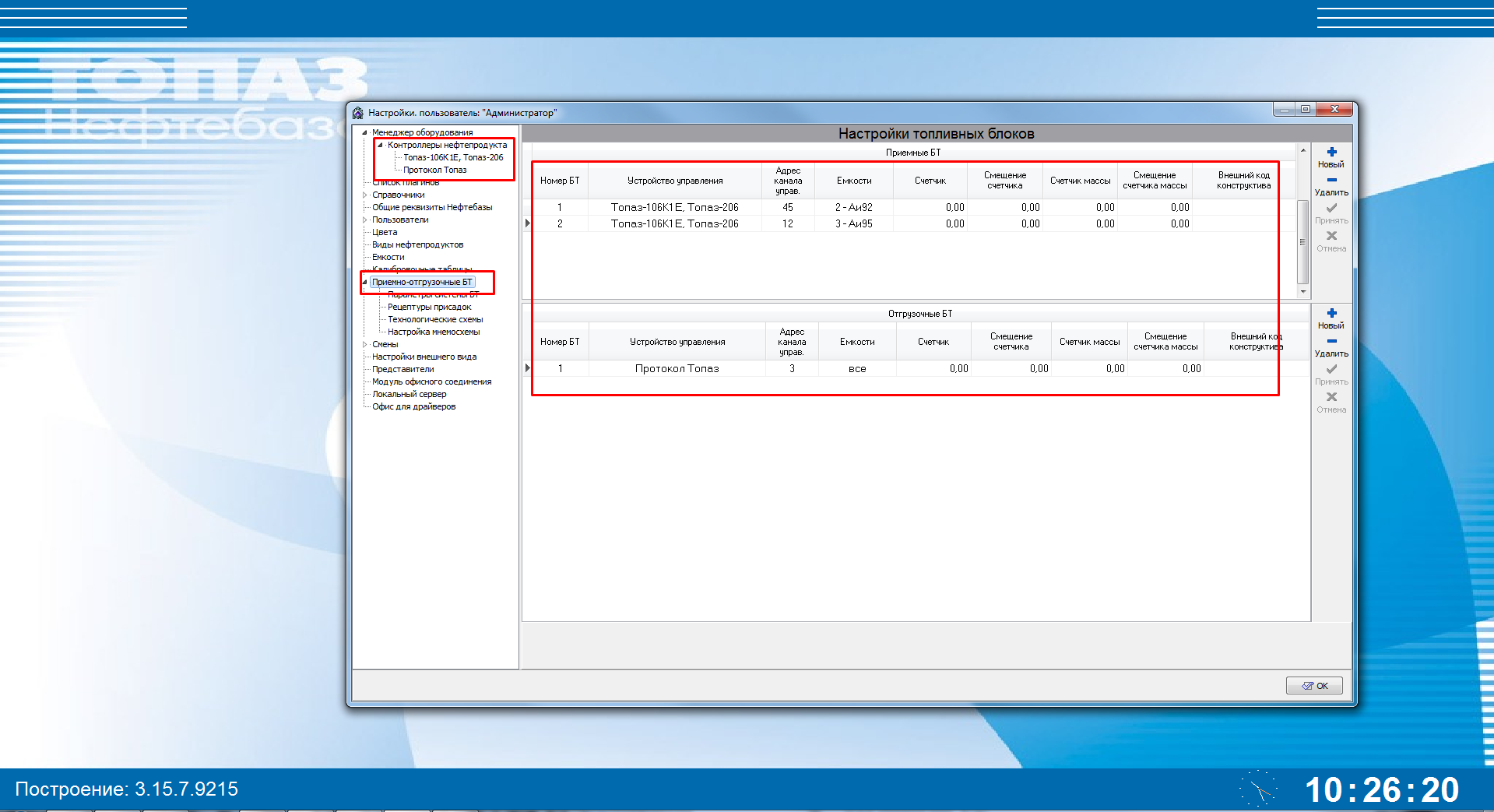

2. Произвести настройку контроллеров нефтепродукта,  приемных и отгрузочных топливных блоков в соответствии с их параметрами.
   (указанные на скриншоте значения параметров будут отличаться от Ваших)

   Для настройки воспользуйтесь руководством Топаз-Нефтебаза руководство администратора.
   Руководство можно взять по ссылке или в папке Документация из установочного комплекта.




3. Перейти в Настройку мнемосхемы.
4. Нажать на кнопку  , чтобы выбрать мнемосхему
   (если кнопки не видно, растяните шире окно настройки)
5. Выбрать мнемосхему в каталоге и нажать кнопку Открыть




6. Продолжите настройку программы по руководству Топаз-Нефтебаза руководство администратора.

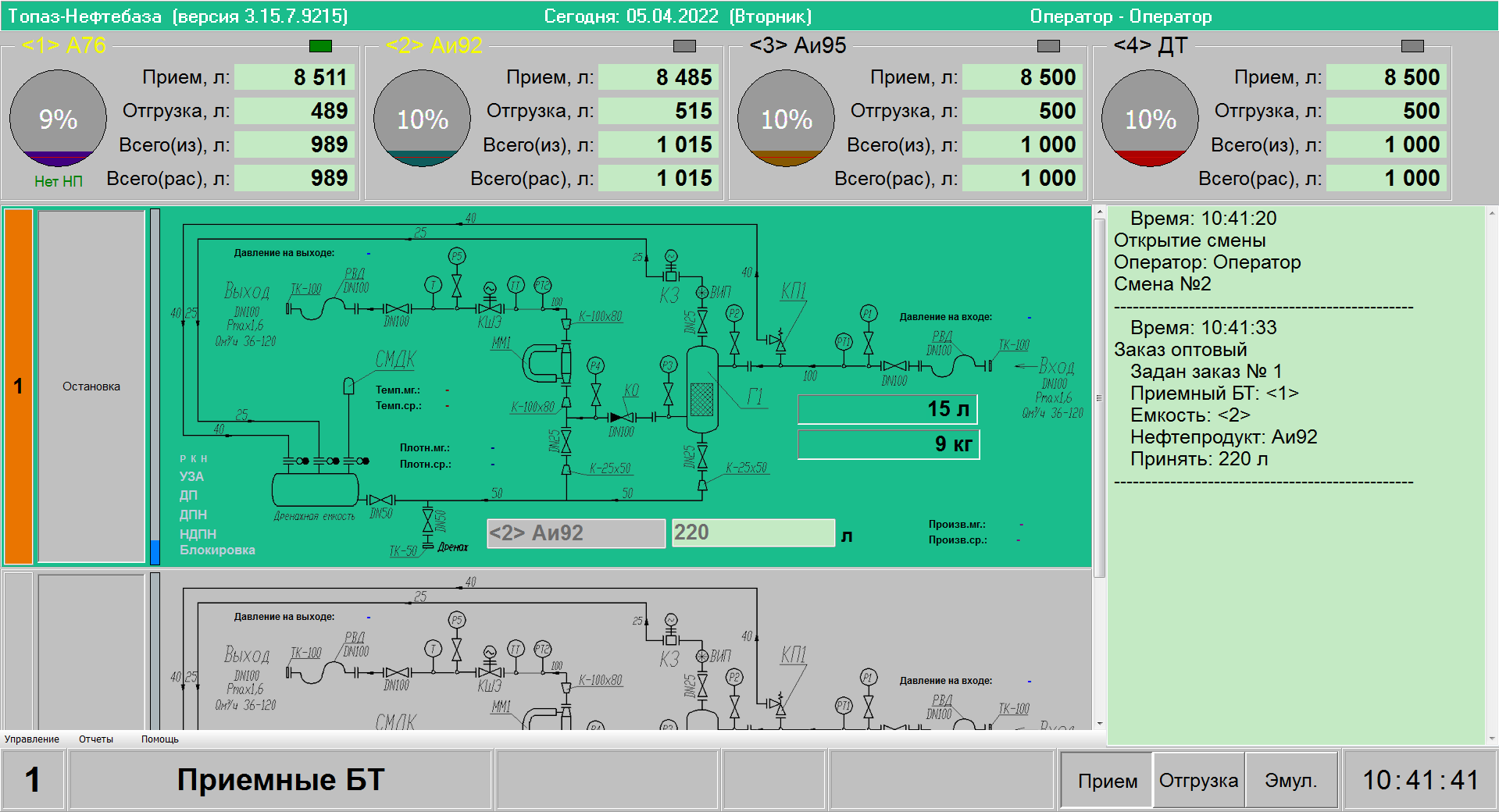

7. После произведенной настройки в режиме управления на каждом топливном блоке появится мнемосхема с интегрированными модулями управления
