Перед обновлением прошивки сохраните образ устройства с помощью сервисной программы Настройка Топаз (универсальная)

1. Отключить питание на блоке управления в ТРК, в которой установлен Топаз-186-08
2. Подключиться к Топаз-186-08 по интерфейсу RS-485, разъем Х5.2

3. Запустить Программатор

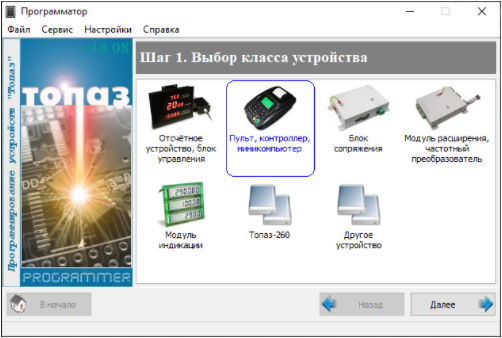

4. Выбрать класс устройства Пульт, контроллер, миникомпьютер

   Если перетащить прошивку на окно программатора, то выбор класса устройства и загрузка прошивки произойдут автоматически.








   На следующий шаг можно перейти дважды щелкнув по иконке, либо нажав Далее .

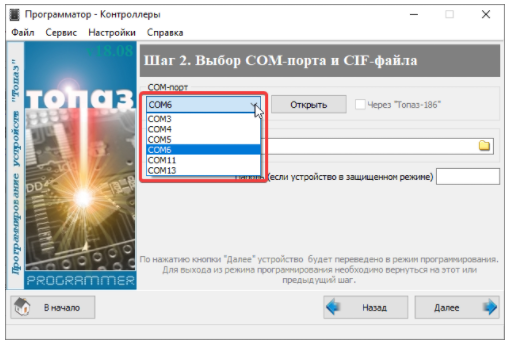

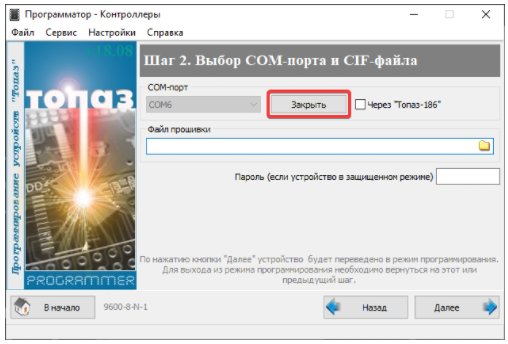

5. Нажать Закрыть и выбрать из списка СОМ-порт, к которому подключен Топаз-186-08

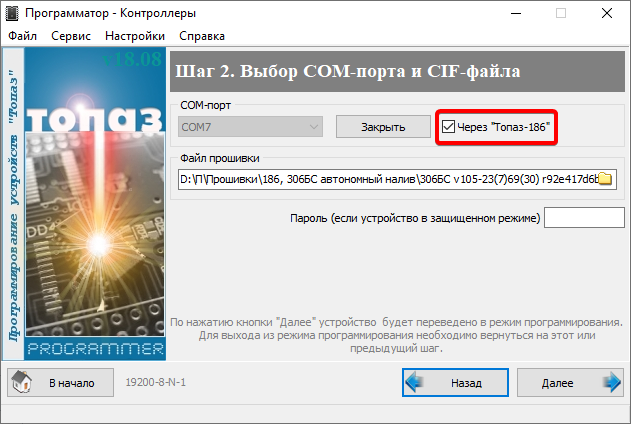

6. Поставить галочку Через Топаз-186



7. Загрузить прошивку в программатор




   Загрузить прошивку можно 2-мя способами:

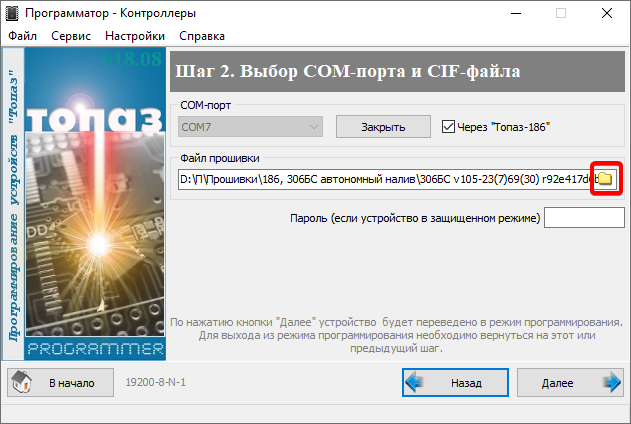

   • Нажать иконку Папка
   • Перетащить файл прошивку на окно программатора.

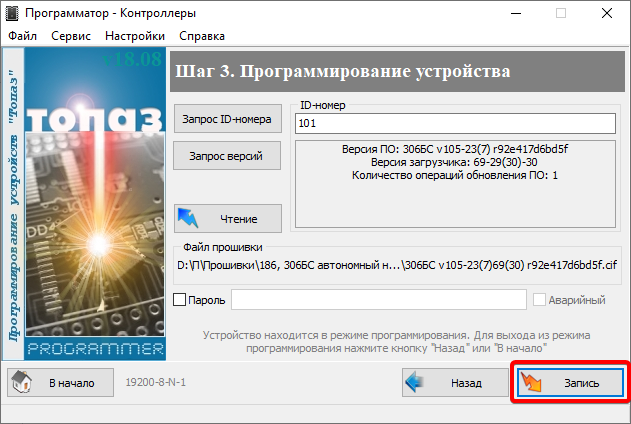

8. Нажать Записать

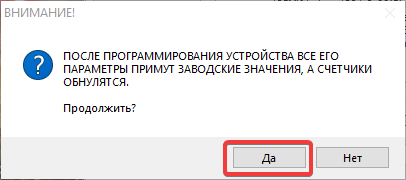

9. Нажать Да

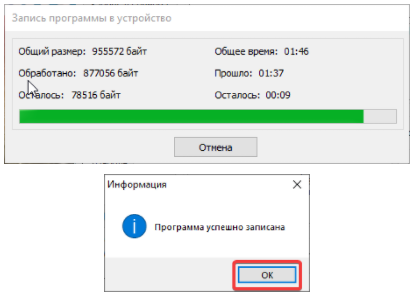

10. Дождаться окончания программирования и нажать ОК

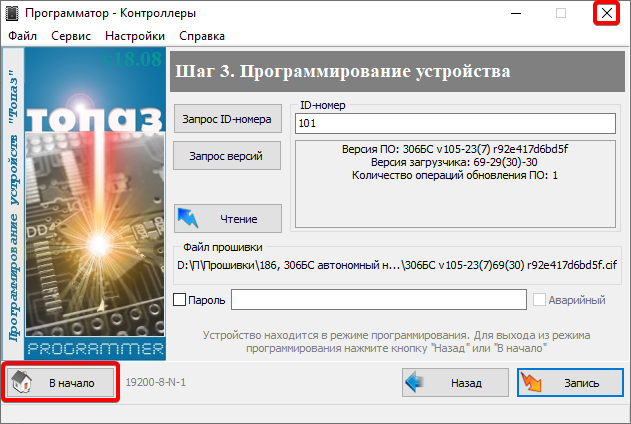

11. Закрыть программу или нажать В начало





После обновления прошивки восстановить образ устройства с помощью сервисной программы Настройка Топаз (универсальная)
