Внешний вид
Габаритные размеры
Режимы работы
Назначение разъемов
| Макс. кол-во ТРК | 6 двухсторонних / 12 односторонних |
|---|---|
| Рукавов на стороне | 45 |
| Протоколы СУ | Искра 2.0 Топаз |
| Протоколы/ТРК | - Gilbarco серий Euroline, Enterprise, 397, SK700, оснащенными электроникой Gilbarco с управлением по интерфейсу "токовая петля" (протокол обмена данными "Gilbarco Two-Wire" версия 1.0);- Gilbarco серий Encore 500 (американская), оснащенными электроникой GilbarcoGalileo, оснащенными электроникой "GC21", "GC21-ХР" с управлением по интерфейсу "токовая петля" (протокол обмена данными " Gilbarco Two-Wire" версия 1.0Communication Protocol GC21_7.XX", версия 1.1 или "Communication Protocol GC21 ХР", версия 1.5, Pump Control); - оснащенными интерфейснымиотсчетными устройствами и блоками управления серии "Топаз-106К" и, "Топаз-306БУ" с управлениемпо интерфейсу RS-485; - через дополнительные блоки сопряжения серий "Топаз-133", "Топаз-319" по интерфейсу RS-485. |
| Интерфейсы СУ | Х2 - RS-232 |
| Интерфейсы ТРК | Х5 (+ТП1, -ТП1, +ТП2, -ТП2) Х6 (+ТП3, -ТП3, +ТП4, -ТП4) Х7 (+ТП5, -ТП5, +ТП6, -ТП6) Х1 (RS-485) |
| Интерфейсы прослушки | Х9 - RS-232 Х8 - ТП |

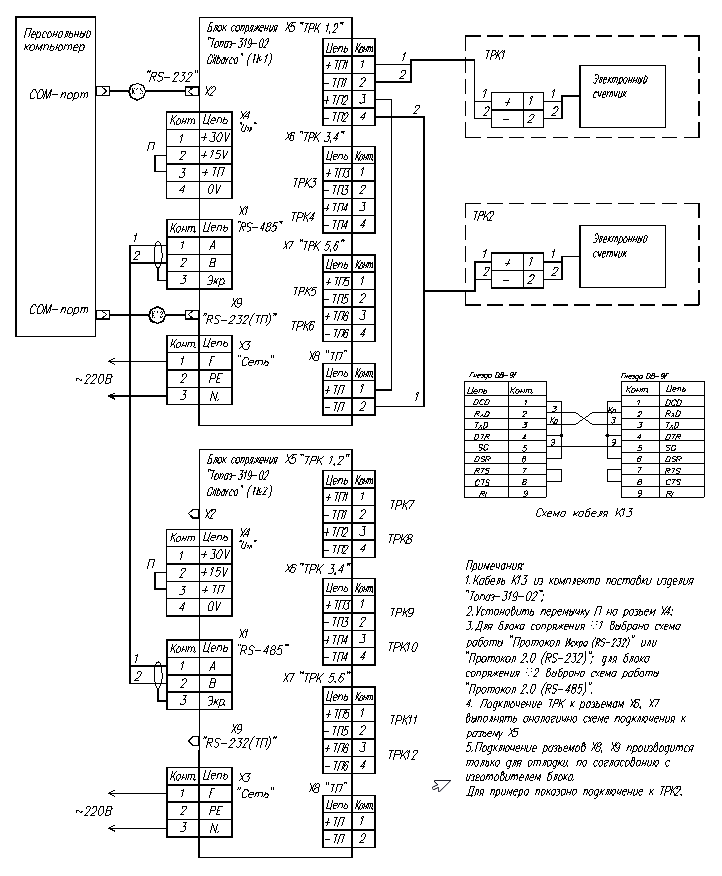

Подключение
Преобразование интерфейсов
Переключатель S2Перемычка (джампер) J1
Настройка

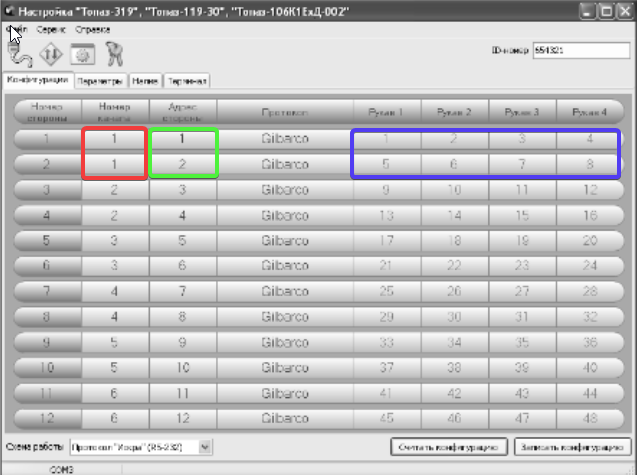

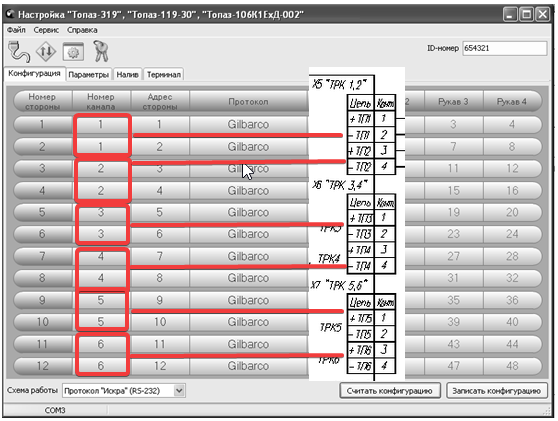

Адреса рукавов Номер разъема Адреса стороны по Two-Wire
Адрес колонки (NRO) | Номер стороны колонки | Сетевой адрес стороны колонки |
1 | 1 | 1 |
2 | 2 | |
2 | 1 | 3 |
2 | 4 | |
3 | 1 | 5 |
2 | 6 | |
4 | 1 | 7 |
2 | 8 | |
5 | 1 | 9 |
2 | 10 | |
6 | 1 | 11 |
2 | 12 |
Сервисные программы
| Подсказка | ||
|---|---|---|
| ||
Задавать дозу с "Настройка Топаз (универсальная)" можно (по любому протоколу: Искра, 2.0 и Топаз) |
Проверка связи и статуса через Настройку-11915М
Мигание светодиодов HL
| Статус | ||||
|---|---|---|---|---|
|
| Статус | ||||
|---|---|---|---|---|
|
